JT/T 4-2004公路橋梁橡膠支座抗剪試驗機 彈性模量

公路橋梁板式橡膠支座抗剪試驗機

橡膠支座抗剪強度試驗機

橫向垂向抗剪粘接性

一、產品概述

     公路橋梁橡膠支座抗剪試驗機是一款專門用于精確檢測公路橋梁橡膠支座抗剪性能的先進設備。本試驗機能夠精準模擬橡膠支座在實際工況下所承受的剪切力。通過伺服泵站系統提供壓力油，驅動垂向和水平向的伺服作動器，實現對試件的加載，從而模擬橡膠支座在實際使用中的受力狀態，檢測其抗剪性能等力學指標。

二、公路橋梁橡膠支座抗剪試驗機主要技術參數

1.縱向最大試驗力5000KN

2.橫向最大試驗力1000KN

3.試驗力測量范圍：

縱向最大試驗力的2%～100%

橫向最大試驗力的4%～100%；

4.試驗力示值相對誤差：≤示值的±1%

5.油缸行程200mm

等速應力控制范圍(N/mm2 S-1)：1-10

6.應力速率誤差±5%

7.等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）

8.等速位移控制范圍：0.5mm/min～50mm/min

9.縱向變形測量分度值（mm）：0.001

10.縱向變形測量分度值（mm）：0.01

11.位移測量精度：±1.0%FS

12.載荷精度：≤±0.5%FS

13.載荷分辨率：1KN

14.上壓板尺寸：1050*1050*160mm（帶刻度，便于試驗安裝）

15.小車壓板尺寸：1050*1050*160mm（帶刻度，便于試驗安裝）

16.等速試驗力控制范圍：0.5KN/S-25KN/S

17.等速位移控制范圍：0.5-40mm/min

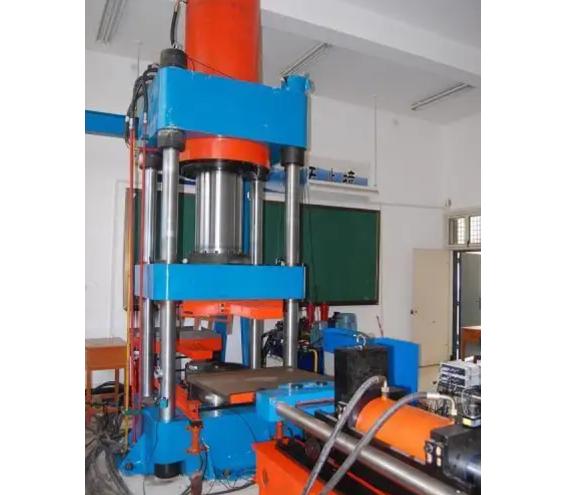

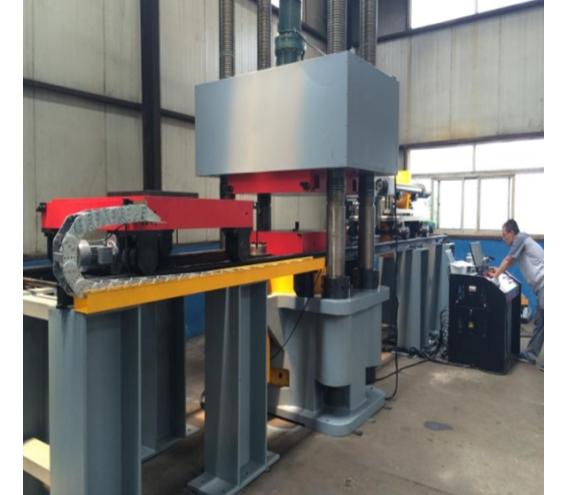

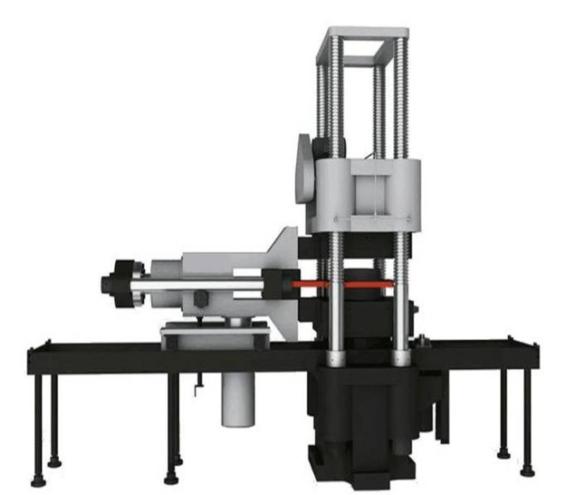

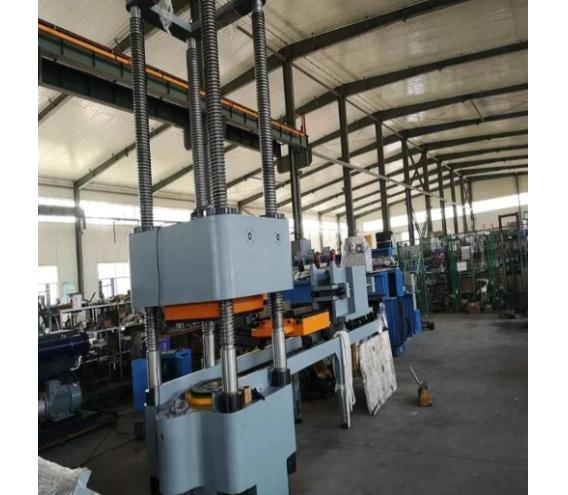

三、公路橋梁橡膠支座抗剪試驗機結構設計

1.主機結構

(1)采用高強度四柱式結構，確保試驗過程中的穩定性和剛性。

(2)橫梁和底座經過特殊設計和加工，能夠承受巨大的試驗力而不變形。

(3)配備高精度滾珠絲杠和導軌，保證加載過程的平穩性和精度。

2.水平加載系統

(1)由高性能伺服電機、減速機、滾珠絲杠和水平加載油缸組成。

(2)伺服電機通過減速機驅動滾珠絲杠，將旋轉運動轉化為直線運動，實現精確的水平加載。

(3)水平加載油缸采用先進的密封技術，確保無泄漏和穩定的加載性能。

3.垂直加載系統

(1)由大功率液壓泵站、垂直加載油缸和高精度負荷傳感器組成。

(2)液壓泵站提供穩定的高壓油，驅動垂直加載油缸實現垂直方向的加載。

(3)高精度負荷傳感器實時監測垂直壓力，確保加載的準確性和穩定性。

4.控制系統

(1)采用先進的微機控制系統，實現試驗過程的自動化控制和數據采集。

(2)配備專業的試驗軟件，可根據不同的試驗標準和要求進行參數設置和試驗操作。

(3)軟件具備實時顯示試驗曲線、數據存儲、報表打印等功能，方便試驗數據的分析和管理。

5.安全保護系統

(1)配備多重安全保護裝置，如過載保護、限位保護、緊急停止按鈕等，確保試驗人員和設備的安全。

(2)對試驗過程中的異常情況進行實時監測和報警，及時采取措施避免事故發生。

四、公路橋梁橡膠支座抗剪試驗機工作原理

1.水平加載原理

(1)控制系統根據設定的試驗參數，控制伺服電機運轉，通過減速機和滾珠絲杠帶動水平加載油缸運動。

(2)水平加載油缸對橡膠支座施加水平剪切力，同時高精度負荷傳感器實時監測剪切力的大小，并將信號反饋給控制系統。

(3)控制系統根據反饋信號自動調整伺服電機的轉速和轉向，實現對水平剪切力的精確控制。

2.垂直加載原理

(1)液壓泵站啟動后，將高壓油輸送到垂直加載油缸，推動油缸活塞向上運動，對橡膠支座施加垂直壓力。

(2)高精度負荷傳感器實時監測垂直壓力的大小，并將信號反饋給控制系統。

(3)控制系統根據反饋信號自動調整液壓泵站的輸出壓力，實現對垂直壓力的精確控制。

3.數據采集與處理原理

(1)在試驗過程中，高精度負荷傳感器、位移傳感器等實時采集試驗數據，并將數據傳輸給控制系統。

(2)控制系統對采集到的數據進行實時處理和分析，繪制試驗曲線，并計算出各項試驗結果。

(3)試驗數據和結果可通過軟件進行存儲、查詢和打印，方便用戶進行后續的分析和報告撰寫。

五、公路橋梁橡膠支座抗剪試驗機操作流程

1.試驗準備

(1)檢查試驗機的外觀是否完好，各部件連接是否牢固。

(2)檢查液壓泵站的油位是否正常，啟動液壓泵站，檢查系統壓力是否穩定。

(3)根據橡膠支座的規格和試驗要求，選擇合適的工裝夾具，并安裝在試驗機上。

(4)將橡膠支座放置在工裝夾具上，調整好位置，確保橡膠支座的中心線與試驗機的加載軸線重合。

2.參數設置

(1)打開試驗軟件，進入參數設置界面。

(2)根據試驗標準和要求，設置試驗力、加載速率、位移等參數。

(3)設置數據采集的頻率和存儲路徑，確保試驗數據能夠完整地記錄和保存。

3.試驗運行

(1)點擊試驗軟件上的“開始試驗” 按鈕，試驗機開始按照設定的參數進行加載。

(2)在試驗過程中，密切觀察試驗機的運行狀態和試驗曲線，如有異常情況及時停止試驗。

(3)試驗結束后，試驗機自動停止加載，試驗軟件顯示試驗結果。

4.數據處理與報告生成

(1)對試驗數據進行分析和處理，計算出橡膠支座的抗剪彈性模量、剪切強度等性能指標。

(2)根據試驗結果，生成試驗報告，報告內容包括試驗目的、試驗方法、試驗數據、試驗結果等。

(3)將試驗報告打印出來，并存檔保存，以備后續查閱和使用。
