伺服封隔器臥式拉壓試驗機油氣田用封隔器拉力試驗機

臥式封隔器拉力試驗機SY/T 5106-1998油氣田用封隔器

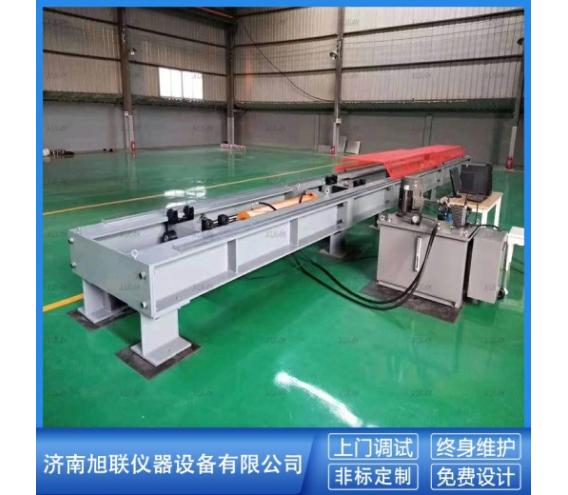

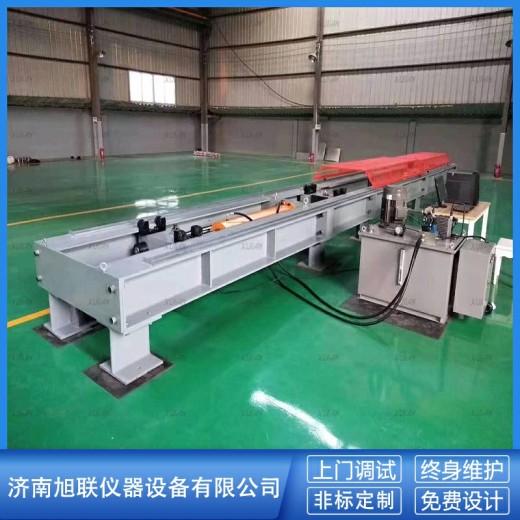

一、設備介紹:

臥式封隔器拉力試驗機主要用于各種封隔器的拉力測試，如擴張式、壓縮式、自封式、楔入式、自膨脹式、組合式，設計單獨工裝，都可以測試封隔器的拉力。增加輔具后，用于各種金屬材料鋼索、鏈條、吊裝帶等較長試樣的拉伸。廣泛用于金屬制品、建筑結構、船艦等領域。

執行標準:

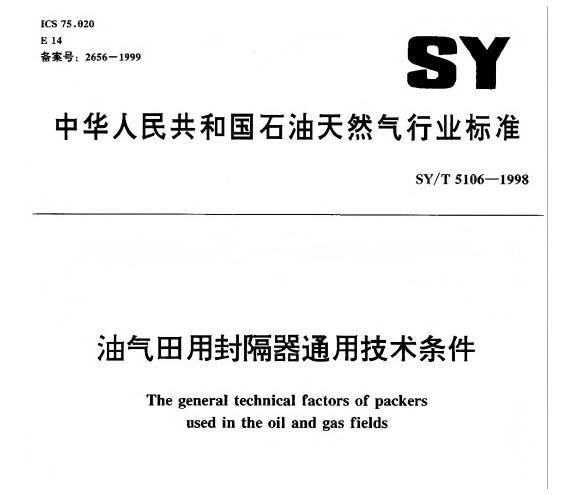

SY/T 5106-1998《油氣田用封隔器通用技術條件標準》

GB/T 20970-2007《石油天然氣工業井下工具封隔器和橋塞》

SY/T 5183-2000《油井防砂效果評價方法標準》

二、功能特點

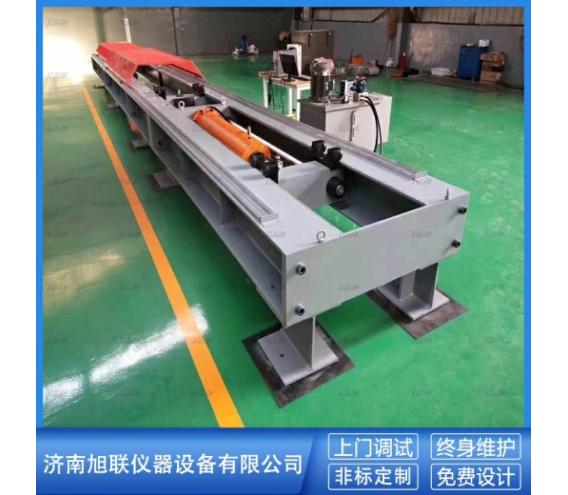

1主機：機體采用臥式結構，單出桿雙作用伺服缸，鋼板焊接精加工框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；

2 高精度拉壓式負荷傳感器測力，光電編碼器測量位移。

3 后夾頭座采用可調式移動橫梁進行試驗空間有級調整；

4 采用伺服控制技術，具有試驗力、位移等閉環控制回路，可分級進行加載。微機自動采集數據，并進行數據處理。

5 專用拉伸附具（可單獨設計其它裝夾附具）方便可靠?？筛鶕?jù)不同種類、不同規格的試樣選配附具。

三、技術參數:

zui大負荷:2000kN

力值測力范圍:2%~100%FS(全程不分檔)

驅動控制方式:微機控制電液伺服

負荷準確度:±1%

試驗空間:4000mm;

油缸行程:1500mm;

位移測量分辨率:0.01mm;

拉頭空載快進速度:200mm/min;

試驗速度:0-100mm/min;

工作中心高:700mm;有效的試驗寬度1500mm

測力方式:負荷傳感器測力;

外形尺寸:6500*1200*850mm(根據客戶要求定制)

重量:2000KG

控制試驗方式:計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據;

可顯示多種試驗曲線:力-位移、力-時間、力-變形、應力-應變等。
