支柱絕緣子靜扭試驗機絕緣子扭轉試驗機

復合支柱絕緣子靜態扭轉載荷破壞扭矩強度

扭矩、抗扭強度、靜扭剛度、扭矩屈服、扭矩剛度

一、設備介紹

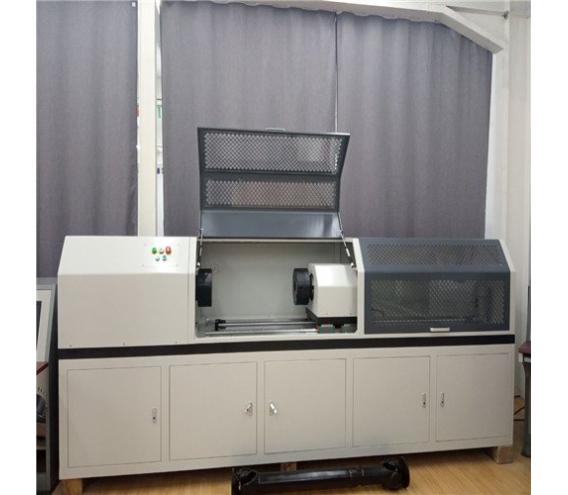

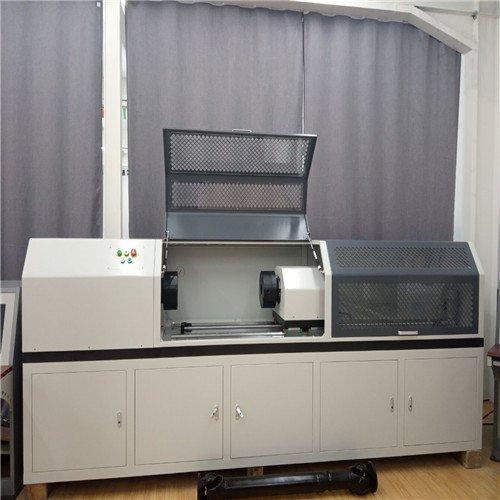

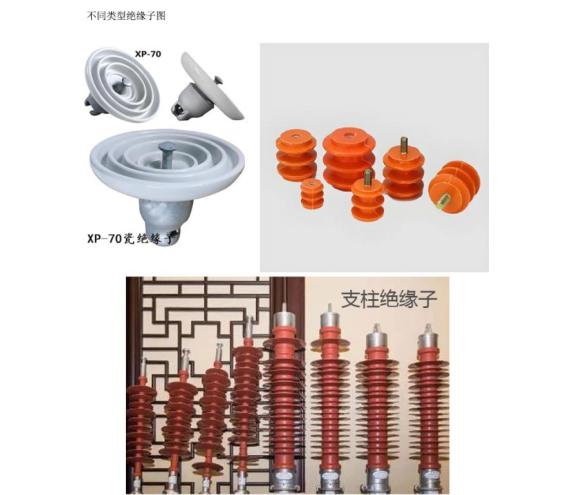

支柱絕緣子扭轉試驗機對絕緣子扭轉破壞、扭矩負荷、扭轉剛度、抗扭強度等檢測。適用于柱式瓷絕緣子、復合針式絕緣子、復合支柱絕緣子、陶瓷絕緣子的扭轉破壞負荷、扭轉剛度、靜扭強度、扭轉角度等力學性能檢測。被試絕緣子按正常使用情況安裝的扭轉試驗機上，并使絕緣子在試驗時受純粹的扭力而無彎矩。

相關標準：

TB/T3199. 1-2018《電氣化鐵路接觸網用絕緣子第1部分:棒形瓷絕緣子》

TB/T3199.2-2018《電氣化鐵路接觸網用絕緣子第2部分：棒形復合絕緣子》

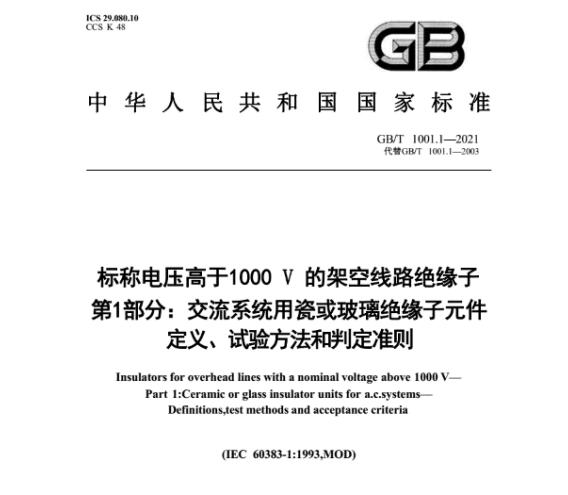

GB/T 1001.1-2021《標稱電壓高于1 000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件 定義、試驗方法和判定準則》

二、工作原理和功能特點

原理：對于支柱電力絕緣子在規定扭轉破壞負荷的50%以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定的扭轉破壞負荷的35%-100%的速率升高至試樣破壞為止，此時的負荷值為試樣的扭轉破壞負荷。

特點：采用高精度的扭矩傳感器和光電編碼器，能夠測量扭矩和扭轉角，采用微機控制、電液伺服等技術的應用，使得試驗過程可根據不同的試驗標準和要求，設置多種加載方式和試驗參數，能自動采集、處理和分析試驗數據，實時顯示扭矩、扭轉角、試驗曲線等信息，并可生成詳細的試驗報告，方便用戶對試驗結果進行評估和分析。

三、主要技術參數

樣式：臥式

扭矩：1000Nm、 2000Nm、5000Nm（可定制）

試驗級別：1級

扭矩示值相對誤差：±1.0%

扭矩重復性相對誤差：±1.0%

轉角測量范圍：1%-100%FS

轉角示值相對誤差：±1%

扭角顯示zui小分辨率：0.01°

試驗行程：300mm或 500mm （可加大）

扭轉速度控制范圍：0.01R/min～5R/min 無極調速

扭轉速度示值相對誤差：±1%

試樣夾持直徑：標準試樣（可定制）

電源：AC 220V±10％，50Hz
