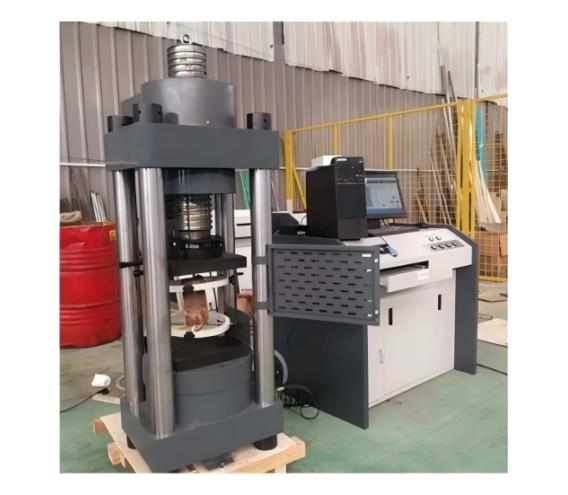

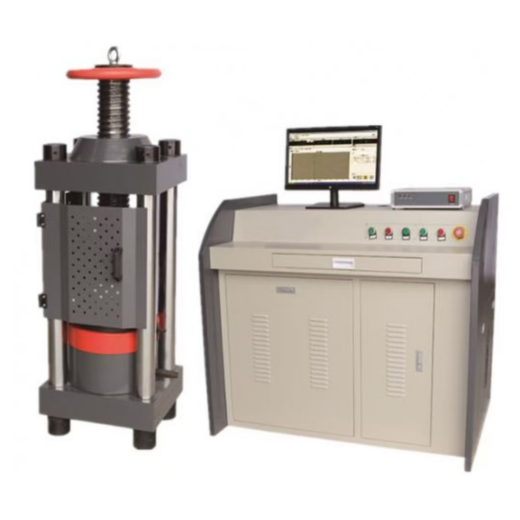

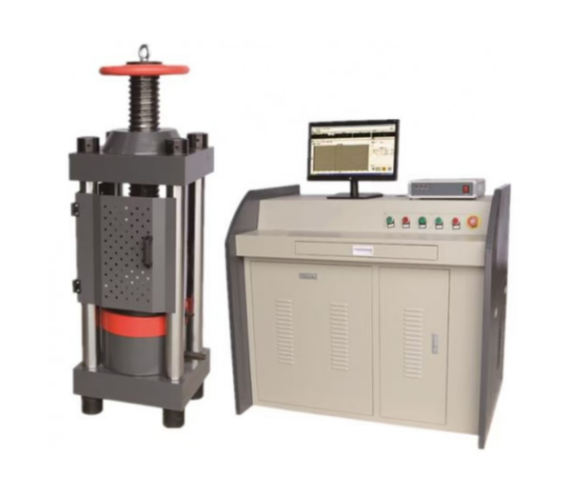

一、產品介紹

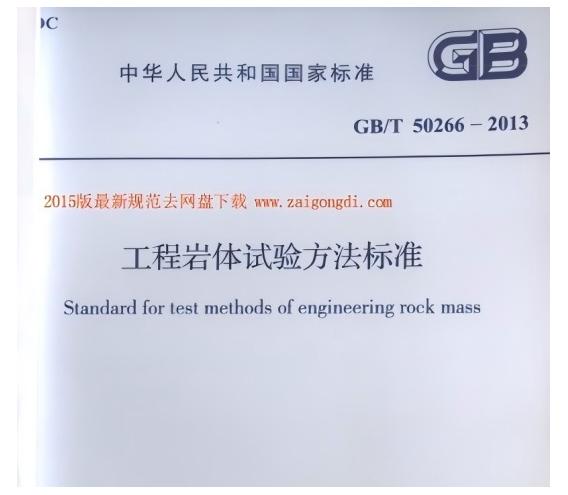

巖石的單軸抗壓強度,是指試樣只在一個方向受壓時所得的極限破壞強度,也就是說將巖石試樣放在壓力機的上下壓板之間進行加壓,直至試樣被壓壞時測得的壓力強度值。使用單軸抗壓強度儀器來進行，該機滿足GB/T50266-2013《工程巖體試驗方法標準》標準的要求,完成巖石單軸壓縮變形和壓縮強度試驗。

可做以下力學性能分析：

壓縮強度：試樣破壞時的最大應力。

彈性模量：應力-應變曲線在彈性范圍內的斜率。

泊松比：試樣在壓縮過程中橫向應變與軸向應變的比值。

二、工作原理

1.動力驅動：采用交流伺服電機作為驅動源，搭配先進的伺服驅動系統，能夠精確控制電機的轉速和輸出扭矩。該電機具有響應速度快、運行平穩、控制精度高等特點，可為試驗提供持續且穩定的動力。

2.傳動系統：電機的旋轉運動通過減速箱減速后，傳遞給精密滾珠絲杠副。滾珠絲杠副將旋轉運動高效轉化為加載橫梁的直線運動，實現對巖石試樣的軸向壓縮加載。傳動系統具有傳動效率高、間隙小、運行平穩，保證加載力的均勻傳遞和加載速度的特點。

3.加載方式：將巖石試樣置于試驗機的上下承壓板之間，通過加載橫梁的向下移動，對試樣施加軸向的壓縮力。在試驗過程中，按照設定的加載速率持續施加壓力，直至試樣破壞。同時，通過安裝在試樣上的變形測量裝置，實時監測試樣在軸向和徑向的變形情況，從而獲取巖石在單軸壓縮條件下的變形特性。

三、主要技術參數

1zui大試驗力:2000kn

2 試驗力測量范圍1%-100%FS

3 試驗力示值相對誤差≤示值的±1%

4 試驗力分辨率0.01kN

5 液壓泵額定壓力25MPa

6加荷速率0.1KN/S~25KN/S

7 加荷速度誤差±5%

8 油泵額定流量1.52L/min

6 上下承壓板尺寸φ300mm

7 上下壓板間*間距0-340mm

8 活塞直徑φ250mm

9 活塞行程30mm

10 電動機功率三相0.75kW

11 主機外形尺寸600x600x1450mm

12油源尺寸1070x650x1400mm

13 重量約300Kg

14過載保護超過滿量程3%自動停機

四、關于試驗

（一）試樣制備

制成圓柱體試件的各類巖石，試件可用鉆孔巖心或巖塊制備。

1圓柱體試件直徑宜為48mm~54mm.

2 試件的直徑應大于巖石中最大顆粒直徑的10倍。

3試件高度與直徑之比宜為2.0~2.5。

（二）試驗步驟進行

1應將試件置于試驗機承壓板中心,調整球形座,使試件兩端面與試驗機上下壓板接觸均勻。

2 應以每秒0.5MPa~1.0MPa的速度加載直至試件破壞。應記錄破壞載荷及加載過程中出現的現象。

3試驗結束后,應描述試件的破壞形態。

（三）試驗數據:

1巖石單軸抗壓強度和軟化系數應分別按下列公式計算:

R=P/A

式中:R一巖石單軸抗壓強度(MPa);

P一破壞載荷(N):

A一試件截面積(mm);
