10KN光纜接頭盒連接器臥式拉伸試驗機連接器抗拉試驗

框架式結構光纖光纜連接器拉力試驗機分路器抗拉試驗

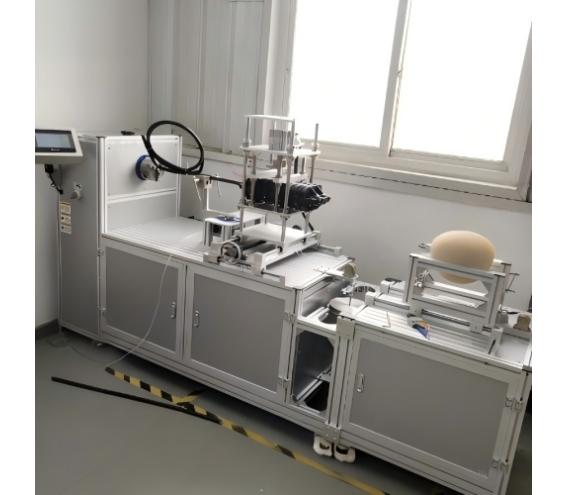

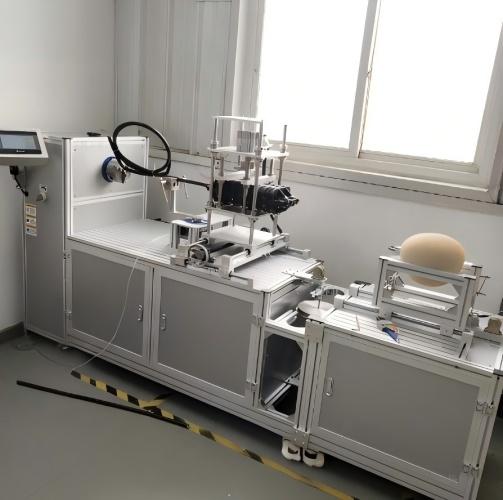

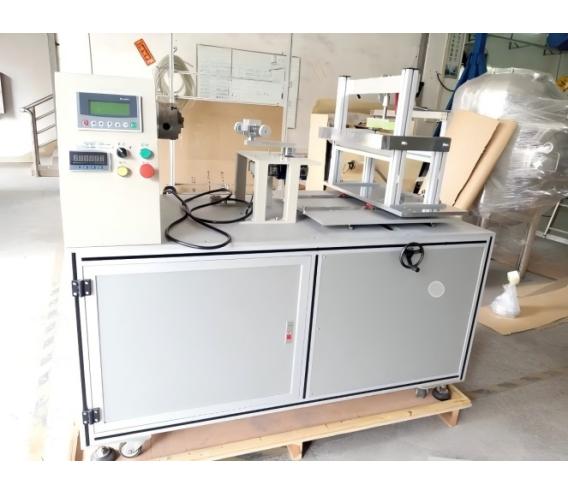

光纜接頭盒連接器臥式拉伸負荷強度試驗機

一、設備介紹

光纜接頭盒連接器臥式拉伸試驗機專為測試光纜接頭盒、光纖連接器在水平拉伸載荷下的力學性能設計，測定其拉伸強度、屈服載荷、斷裂載荷、Z大位移及持荷穩定性?？梢詽M足國家標準關于試驗規定中的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。

執行標準：

YD/T 1258.1-2022《光纜接頭盒 第1部分：總則》

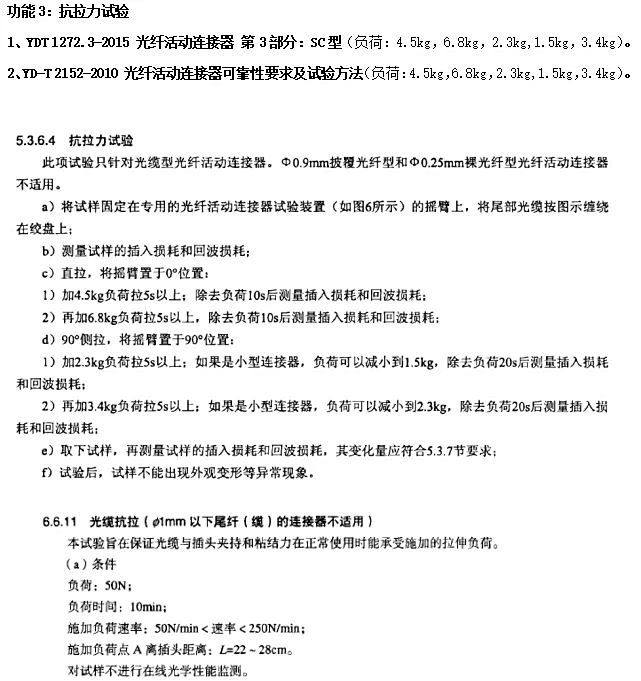

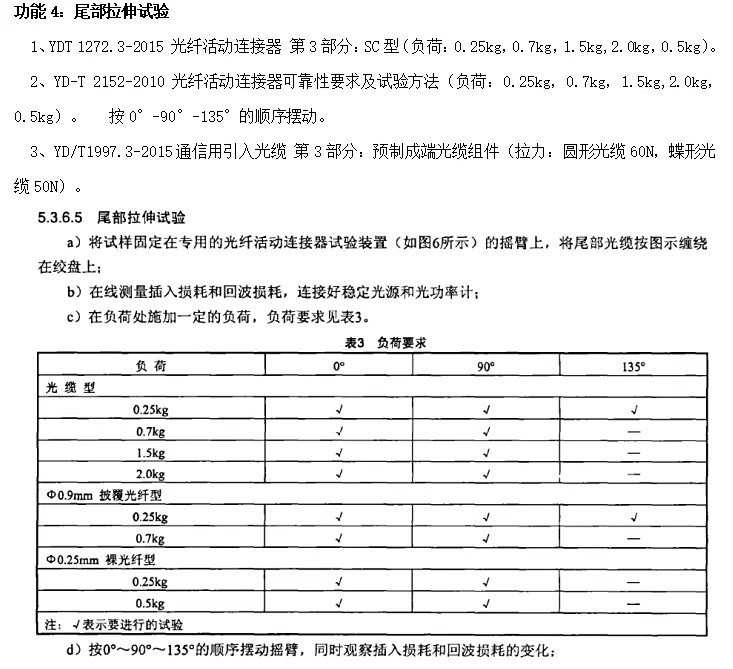

YD/T 2152-2010《光纖活動連接器可靠性要求及試驗方法》

二、功能特點

1.該機可用于光纜接頭盒連接器的抗拉試驗、分路器抗拉試驗、光纜拉伸試驗、軸向壓縮試驗等力學性能測試。

2.本機器測力方式為負荷傳感器測力，具有破斷保護功能，自動求取式樣的抗拉強度、z大破斷力等指標。

3.試驗方式：計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；

4.可顯示多種試驗曲線：力-位移、力-時間、應力-應變等。

三、主要技術參數

1.Z大試驗力：10kN /10000N

2.試驗機級別：0.5級

3.負荷測量范圍：0.4%～100%FS

4.示值相對誤差：±0.5%（0.5級）

5.試驗力分辨力：1/±300000F.S（全程分辨力不變）

6.變形測量范圍：0.2%～100%

7.變形分辨力：1/±300000F.S

8.力控速率調節范圍：0.005%～5%FS/S

9.力控速率控制精度

速率<0.05%FS時，為±1%設定值以內；

速率≥0.05%FS時，為±0.5%設定值以內；

10.變形速率調節范圍：0.005～5%FS/s；

11.變形速率控制精度

速率＜0.05%FS/s時，為設定值的±1%以內；

速率≥0.05%FS/s時，為設定值的±0.5%以內；

12.位移速率調節范圍：0.001～500mm/min；

13.位移速率控制精度：為設定值的±0.2%以內；

14.長度試驗空間：0～2000mm

15.移動行程：0～2000mm

16.試件夾持范圍：Φ10～Φ16mm

17.電源電壓：～220V±10% 50Hz（須可靠接地）

18.機器功率：400W
