汽車車鉤牽引件斷裂拉伸性能測試

牽引掛鉤疲勞試驗機耐久壽命檢測

牽引銷拖車鉤疲勞試驗臺

汽車牽引掛鉤疲勞強度試驗機

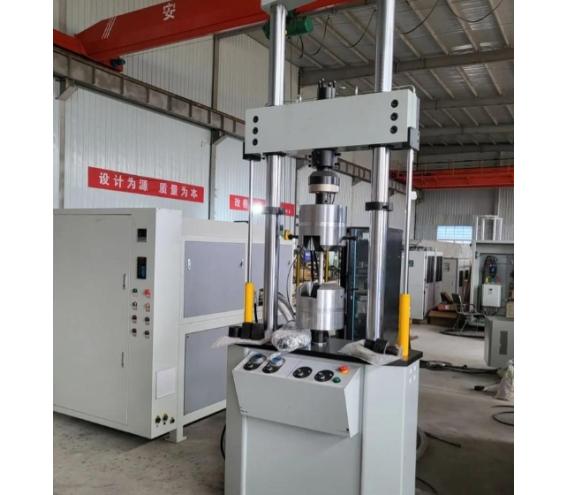

一、設備簡介

    牽引掛鉤疲勞試驗機通過伺服電機驅動滾珠絲杠實現車鉤牽引件斷裂拉伸測試，力傳感器實時反饋并經閉環控制確保測試穩定，識別斷裂后記錄參數；疲勞測試由液壓系統驅動作動器往復加載，協同控制多參數，調節加載角度保證力的精準傳遞，實時計數循環次數，結合工業計算機集中控制與高速數據采集分析，精準高效完成兩項測試并生成報告。

二、牽引掛鉤疲勞試驗機測試流程

（一）斷裂拉伸性能測試流程

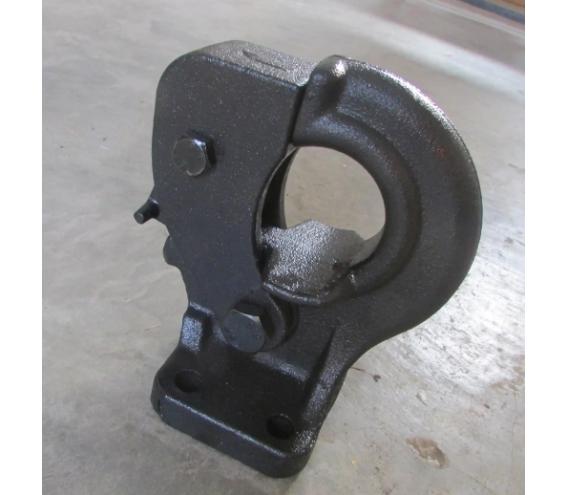

1.樣品準備：選取符合測試要求的車鉤牽引件試樣，對試樣表面進行清理，去除油污、銹蝕等雜質。檢查試樣的尺寸和形狀，確保符合測試標準。

2.試樣安裝：根據試樣的規格，選擇合適的夾鉗和工裝，將試樣兩端分別夾持在試驗機的上、下夾鉗中，確保試樣軸線與試驗機的加載軸線重合，避免產生附加彎矩。

3.參數設置：在操作界面上設置試驗力上限、拉伸速度、采樣頻率等參數。

4.測試運行：點擊啟動按鈕，試驗機按照設定的參數開始進行拉伸試驗。測試過程中，實時顯示試驗力- 位移曲線、拉伸速度等信息。

5.斷裂判斷與數據記錄：當試樣發生斷裂時，設備自動停止運行，記錄斷裂瞬間的最大試驗力、位移、延伸率等數據，并保存測試曲線和原始數據。

6.樣品卸載與清理：取下斷裂后的試樣，清理夾鉗和工作區域，為下一次測試做好準備。

（二）疲勞測試流程

1.樣品準備與安裝：同斷裂拉伸性能測試的樣品準備步驟。將牽引掛鉤試樣一端固定在試驗機的固定架上，通過電機帶動絲杠調節其垂直位置；另一端連接到油缸活塞桿上，調節液壓缸的水平位置，確保試樣安裝牢固且受力合理。

2.參數設置：在控制軟件中設置最大試驗力、最小試驗力、加載頻率、循環次數、加載波形等參數。

3.測試運行：啟動測試程序，液壓系統開始工作，作動器按照設定的參數對試樣進行往復加載。設備實時監測試驗力、位移、循環次數等參數，并繪制疲勞曲線。

4.過程監控與異常處理：測試過程中，操作人員可通過觸摸屏實時監控測試狀態。若出現過載、設備故障等異常情況，設備自動停止測試并報警，操作人員及時進行處理。

5.測試結束與數據處理：當達到設定的循環次數或試樣發生斷裂時，測試自動結束。設備保存測試數據和曲線，可生成疲勞壽命報告、力- 時間曲線等。

三、牽引掛鉤疲勞試驗機技術參數

最大試驗力：100kN

試驗力測量范圍：0.4% - 100% FS（滿量程）

試驗力測量精度：±0.5% FS

拉伸速度范圍：0.001 - 500mm/min，無級調速

位移測量范圍：0 - 1000mm

位移測量精度：±0.5% FS

試驗力波動度：≤±1% FS

頻率范圍：0.1 - 35Hz

最大循環次數：99999999 次

油缸行程：300mm

推桿運動速度：0.1 - 1m/min，無級任意設定，并勻速運動

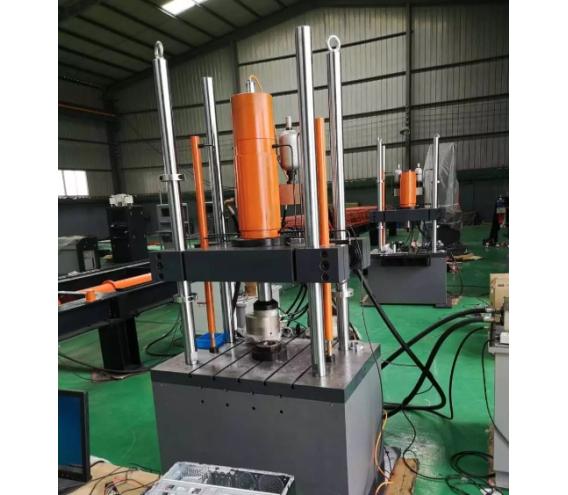

四、牽引掛鉤疲勞試驗機結構組成

（一）機械結構

1.機架：一般采用整體鋼板焊接框架結構，具有較高的強度和穩定性，能夠承受試驗過程中的各種力。

2.作動器：通常為單出桿作動器，通過液壓油的進出實現活塞桿的伸縮，從而對試樣進行拉伸或壓縮加載。

3.連接部件：包括試樣工件連接頭、鉸鏈等，用于連接作動器和試樣，確保力的傳遞準確可靠。

（二）液壓系統

1.油源：采用壓力跟隨系統的油源，如低噪音柱塞泵，油源系統壓力跟隨負載的增加而增加，可有效節約能源。

2.濾油器：配置不大于5μm 精密濾油器，以保證液壓油的清潔度，延長液壓元件的使用壽命。

3.溢流閥：用于控制系統壓力，防止系統壓力過高損壞元件。

（三）電氣控制系統

1.電氣控制柜：布置于試驗操作區，并有專門設計的操作面板，使各類操作一目了然。

2.測控系統：一般采用全數字閉環測控系統，通過三套板卡實現試驗力、試驗進程的閉環控制。數據采集系統由高精準的A/D 轉換通道組成，可實現對試驗力、位移、時間等參數的實時采集和處理。
