NS337耐蝕合金

鎳基合金磨光棒與NS337無縫管百科解析
鎳基合金因其在ji端環境下的卓越性能，成為現代工業的關鍵材料。NS337（對應國際牌號Hastelloy C-276）作為鎳-鉻-鉬合金的代表，其磨光棒與無縫管在苛刻工況中應用廣泛。以下為綜合技術解析：上海冶韓合金集團公司銷售部歡迎新老客戶來電咨詢!周工/TEL：①③⑧---①⑥①⑥---⑥③④③（vx號）
一、 NS337合金核心特性

成分基石： 以鎳（Ni）為基體，加入鉻（Cr：~16%）、鉬（Mo：~16%）、鎢（W：~4%）及少量鐵（Fe）。通過低碳（C≤0.01%）設計，顯著降低焊接及熱處理過程中的碳化物析出傾向。

性能優勢：

卓越耐蝕性： 對氧化性及還原性酸（如硫s、鹽s）、各種有機酸、濕氯q、次氯s鹽、氯化物溶液（抗點蝕、縫隙腐蝕）具有極強抵抗力。

優異高溫強度： 在高溫下保持良好機械性能與組織穩定性。

良好加工性： 相對于部分高合金材料，具備更好的熱、冷成型及焊接能力。



二、 NS337無縫管核心生產技術

無縫管生產是金屬塑性加工與冶金控制的結合：

熔煉與澆鑄：

真空感應熔煉（VIM）： 精確控制合金成分，有效去除氣體（O、H、N）及低熔點有害雜質（Pb、Bi等）。

電渣重熔（ESR）或真空電弧重熔（VAR）： （可選）進一步提純鋼質、改善結晶結構、減少偏析，提升管坯純凈度與均質性。

管坯制備：

將鑄錠熱鍛或熱軋成實心圓棒作為穿孔坯料。

熱穿孔/擠壓成型：

熱穿孔： 加熱后的實心圓坯在斜軋穿孔機（如曼內斯曼穿孔機）中軋制成空心毛管。高溫塑性變形是關鍵。

熱擠壓： （尤其適用于難變形合金或大直徑/厚壁管）加熱坯料放入擠壓筒，在高壓下通過環形模孔擠出成管。變形更均勻，但成本較高。

熱軋/冷加工：

熱軋： 毛管經多道次連軋（如連軋管機組）減壁延伸，接近成品尺寸。

冷加工（關鍵精整步驟）：

冷軋/冷拔： 對熱軋管進行多道次冷變形（通常配合中間退火）。大幅提高尺寸精度（外徑、壁厚公差）、表面光潔度、以及材料的強度和韌性。控制加工率與退火工藝是保證性能的核心。
熱處理：

固溶處理： 成品管材加熱至約1120-1170°C，隨后快速水冷（淬火）。此過程溶解加工中析出的碳化物等相，使合金元素充分固溶，恢復s佳耐蝕性、塑性和韌性。

精整與檢測：

矯直： 確保管材直線度。

無損檢測： 100%渦流、超聲波或水壓試驗，確保無內外缺陷。

表面處理/保護： 酸洗去除氧化皮，必要時鈍化處理增強耐蝕性。磨光棒在此環節后進行精密磨削。

尺寸與表面檢驗： 嚴格符合標準要求。



三、 NS337磨光棒生產技術要點

磨光棒是在NS337熱軋棒或冷拉棒基礎上，通過精密磨削獲得：

棒材基礎： 通過類似無縫管前端的熔煉、鍛造/軋制工藝生產出熱軋棒或經冷拉提高精度和強度的棒材。

精密磨削：

使用無心磨床或外圓磨床進行多道次精密磨削。

核心目標： 達到極高的尺寸公差（如h6/h7級）、ji佳的表面光潔度（Ra值通常≤0.8μm，甚至更低至Ra0.4μm）和優異的圓度/直線度。

關鍵控制： 磨削參數（砂輪選擇、進給量、轉速）、冷卻液應用及在線尺寸監控。

四、 核心性能參數（典型值）

物理性能：

密度：~8.89 g/cm3

熔點范圍：1325-1370°C

力學性能（固溶態）：

抗拉強度 (Rm)：≥690 MPa

屈服強度 (Rp0.2)：≥283 MPa

延伸率 (A5d)：≥40%

硬度 (HB)：≤220

耐蝕性（關鍵）：

在多種濃度和溫度的硫s、鹽s、磷s、乙s中表現優異。

出色的抗氯離子點蝕 (CPT)、縫隙腐蝕 (CCT) 能力。

耐各種有機介質、濕氯q、次氯s鹽、二氧化l溶液腐蝕。

在還原和氧化環境中均有良好表現。

五、 主要應用領域

化工與石化： 反應器、換熱器、管道系統（尤其含鹵化物、混酸環境）、塔器部件、泵閥。

環保（FGD）： 煙氣脫硫系統（洗滌塔、管道、除霧器）。

能源： 核電（核燃料處理）、海洋平臺（海水系統）、油氣開采（高腐蝕性井下環境）。

制藥與食品： 要求高潔凈度與耐蝕性的設備。

特殊部件： 精密儀器軸件（磨光棒）、傳感器保護套管、航空航天特殊管路。

六、 選型與采購關注點

標準符合性： AST B622 (無縫管), ASTM B574 (棒材), NACE MR0175/ISO 15156 (抗SSC)。

工藝與狀態： 明確要求“磨光棒”或“無縫管”，并注明狀態（如固溶態）。

尺寸與公差： 磨光棒需明確直徑公差（如h6）和表面粗糙度（Ra值）；無縫管需明確外徑、壁厚公差及長度。

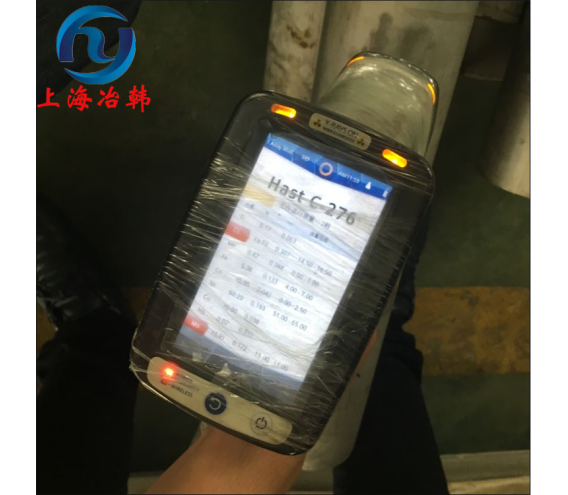

檢測要求： 化學成分報告、力學性能報告、無損檢測報告（UT/ET）、晶間腐蝕試驗（如ASM G28 A法）、必要時要求PMI（材料光譜驗證）。

表面質量： 磨光棒表面應無劃傷、麻點；無縫管內外表面應光滑、清潔，無氧化皮和缺陷。



總結
鎳基合金NS337磨光棒與無縫管代表了高性能耐蝕合金材料與精密制造技術的結合。其核心價值在于無與倫比的耐全面腐蝕、點蝕、縫隙腐蝕能力，特別是在含鹵化物的苛刻環境中。理解其成分設計原理、關鍵生產工藝（尤其是冷加工和熱處理對性能的決定性作用）以及嚴格的質量控制點，對于采購人員準確評估供應商能力、確保采購材料滿足嚴苛工況要求至關重要。NS337系列材料是實現設備長周期安全、穩定運行的可靠保障。
