描述--

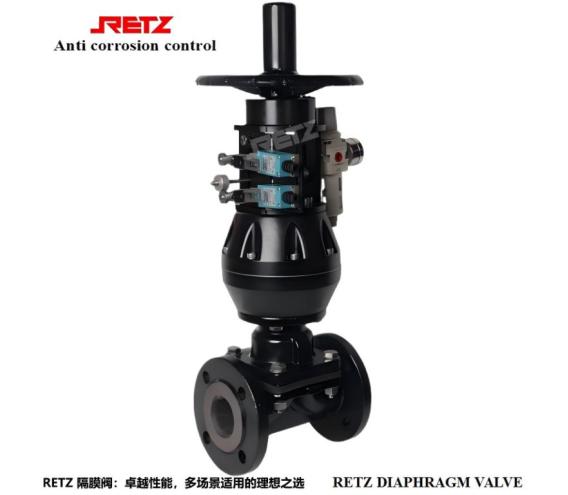

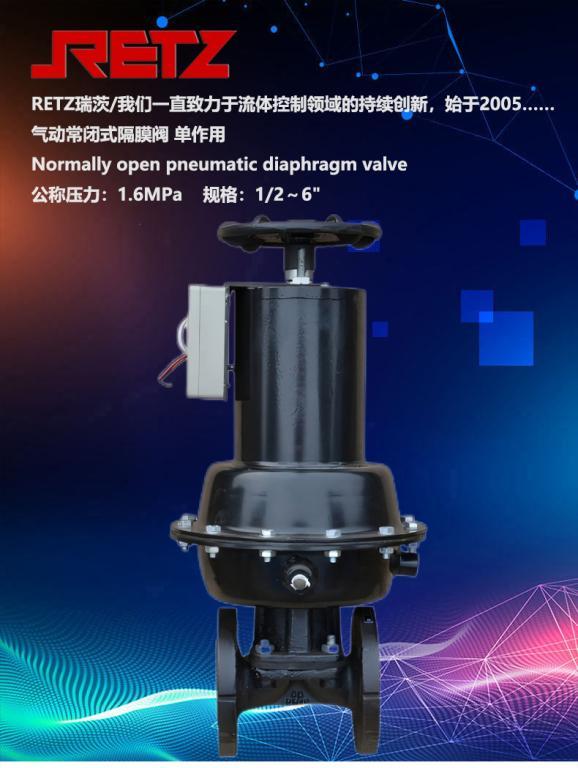

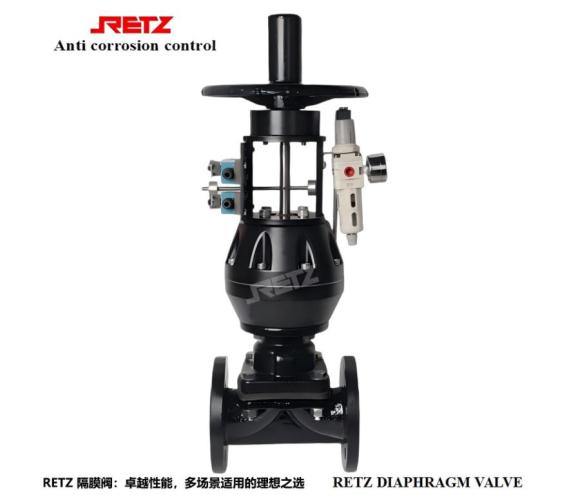

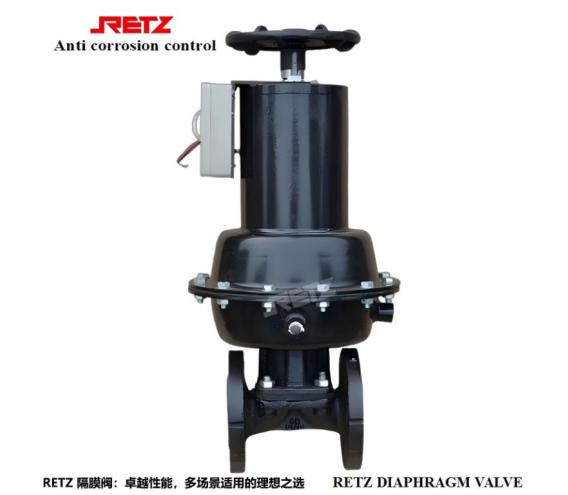

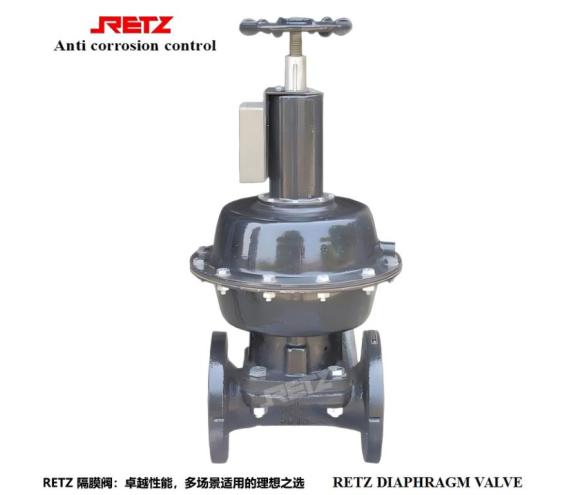

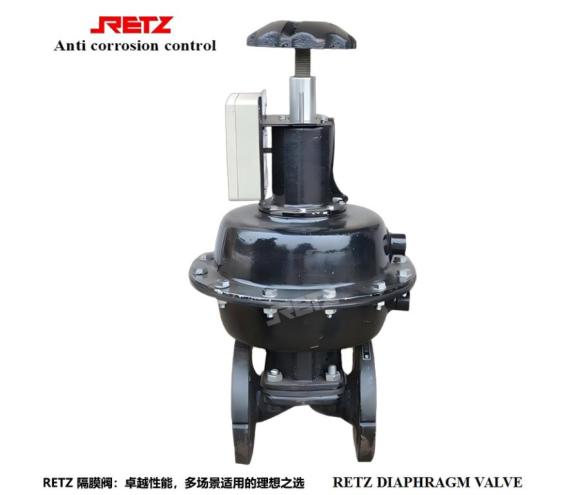

常閉式氣動隔膜閥是一種在不通氣源時處于關閉狀態,通氣后打開的閥門,通過來自氣源管路的壓力作用于增強橡膠隔膜實現的。當氣源進入氣缸控制腔,打開閥門通道,當氣缸控制腔無氣源壓力時,閥門通道被關閉。閥門沒有閥桿、密封墊、定向座等,通道中運動的唯一部件就是隔膜,所以不存在銹蝕及抱死現象,具有更高的穩定性
結構組成:
閥體:閥體是閥門的主體部分,通常由鑄鐵、鑄鋼、碳鋼、不銹鋼等材質制成,以適應不同的工作環境和介質要求。其內部有流體通道,用于介質的流通。
隔膜:隔膜是常閉式氣動隔膜閥的關鍵部件,一般由橡膠、氟塑料等彈性材料制成。它將閥體內腔分為兩個部分,起到隔離介質和驅動部件的作用,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕。
氣動執行機構:由氣缸、活塞、推桿等部件組成,是驅動隔膜運動的動力源。當通入壓縮空氣時,氣動執行機構推動隔膜運動,使閥門打開;氣源切斷后,隔膜依靠自身彈性或彈簧等復位裝置恢復原狀,使閥門關閉。
附件:包括氣源處理元件(如過濾器、減壓閥、油霧器等)、電磁閥、限位開關等。氣源處理元件用于對壓縮空氣進行凈化、調壓和潤滑;電磁閥用于控制壓縮空氣的通斷,實現閥門的遠程控制;限位開關則用于反饋閥門的開關位置信號
特點
1、彈性密封啟閉件,確保沒有內漏;
2、具有阻力小,流量大、無外漏、防火防靜電;
3、閥體與閥蓋被中間隔膜隔開,使的隔膜上方的閥蓋、閥桿等零件不受介質侵蝕;
4、沒有填料函因此不可能外漏;
5、運動的部件就是隔膜,不存在銹蝕及抱死現象;
技術參數Parameter
規格尺寸:1/2-8"
適用壓力:PN10、PN16 150LB、JIS10K
適用溫度:-20~180℃
控制Control: 手動+氣動
閥體:球墨鑄鐵、碳鋼、不銹鋼閥
閥蓋:球墨鑄鐵、碳鋼、不銹鋼閥
襯里:氟塑料、橡膠
膜片材質:PFA、PTFE、EPDM
規格參數
行業分類:
機械及行業設備/閥門/隔膜閥
產品類別:
進口隔膜閥
品 牌:
RETZ
規格型號:
DN15-DN200
庫 存:
100
生 產 商:
RETZ
產 地:
中國上海市金山區
