防靜電控制器TMR-LC-IIC

防靜電控制器TMR-LC-IIC

根據濟南永拓安防器材有限公司多年從事防溢流防靜電研發和現場安裝經驗，對于現場情況和技術要求現對防溢流防靜電控制器我公司提供以下方案：

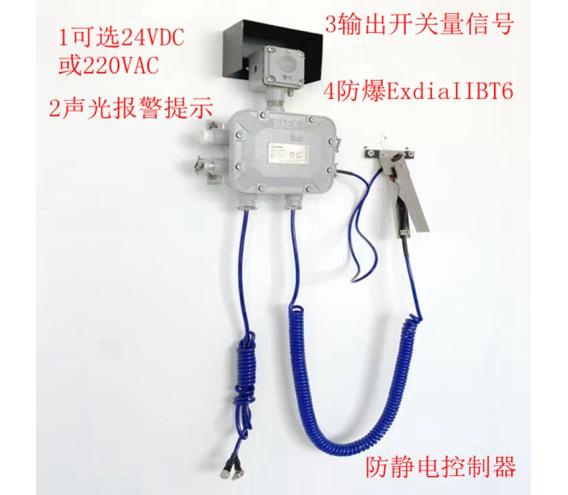

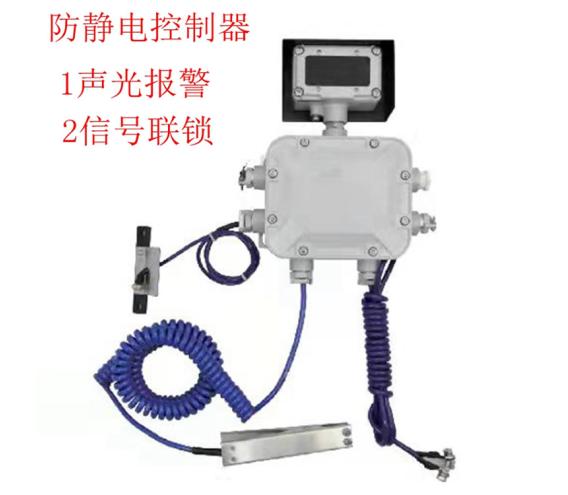

防靜電控制器是專為付油系統設計的儀器儀表，聯鎖控制組成防靜電自動控制系統。系統通過不銹鋼靜電接地夾檢測接地信號，當接地回路電阻超過規定阻值時，系統輸出聲光報警信號供現場工作人員及時了解系統工作狀態，同時輸出繼電器開關信號供系統付油系統控制。

產品組成

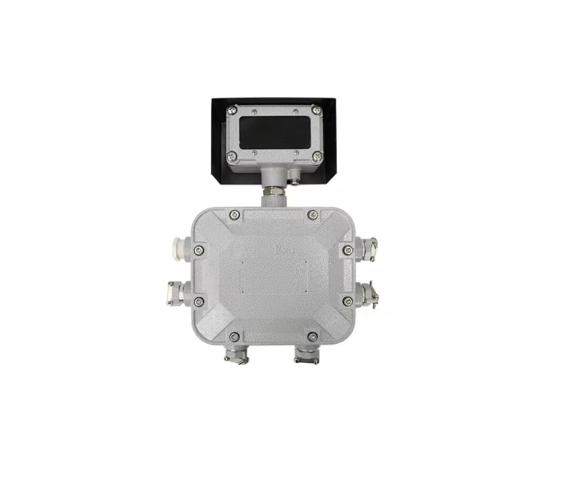

1).主控制器
A.檢測靜電接地夾及接地線的信號；
B. 向聲光報警器提供聲光報警信號；

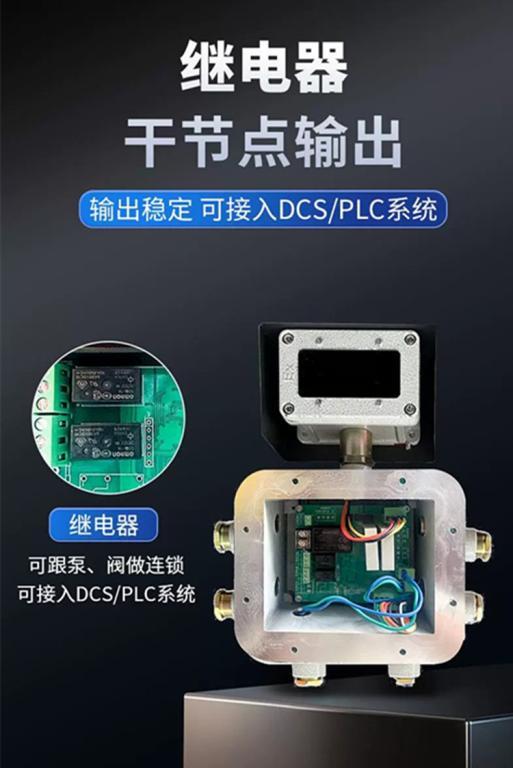

C.向付油系統輸出開關量信號；
D. 防爆標志：ExdiaIIBT6。
2). 聲光報警器高壓鑄鋁材質
A. 提供聲光報警指示燈；
B.提供蜂鳴器聲音報警，>90dB（30cm直線距離）
3). 不銹鋼靜電接地夾
A.硬質合金；
B.破漆除銹，確保車體良好接地；
C.標配螺旋線長7.5米。
4).歸位板
檢測靜電接地夾使用后是否歸位；304不銹鋼。
5). 接地線
確保系統外殼、靜電接地夾等接地。

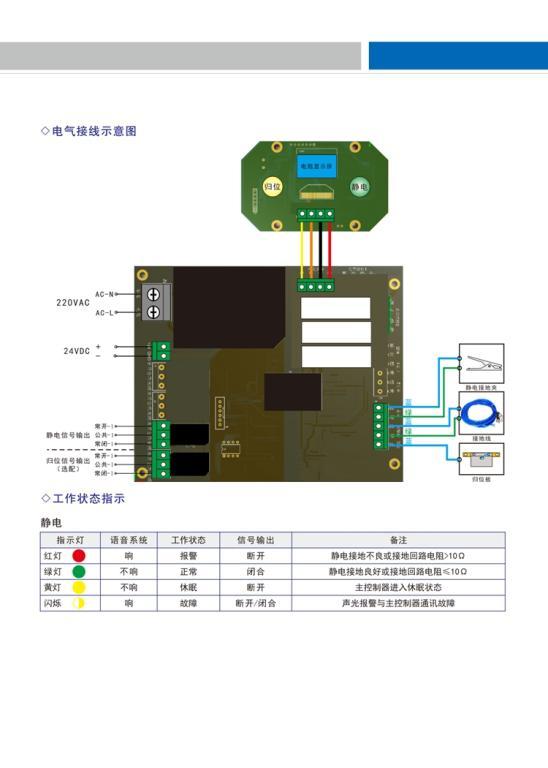

四、系統使用
1)、工作狀態指示
A、待機狀態
當靜電接地夾歸位，夾在歸位板上時，系統處于待機狀態，靜電指示燈顯示黃色，蜂鳴器不響，系統不檢測信號，靜電信號輸出報警信號。
B、正常狀態
當靜電接地夾摘離歸位板，夾在車體上并且接地良好，系統處于正常工作狀態，靜電指示燈顯示綠色，蜂鳴器不響，靜電信號輸出正常信號。
C、靜電接地報警
當靜電接地夾沒有夾好或接地回路超過規定阻值時，系統處于靜電接地報警狀態，靜電指示燈顯示紅色，蜂鳴器響，靜電信號輸出報警信號。
2)、操作步驟
一步：當系統處于待機狀態時，將靜電接地夾摘離歸位板，靜電接地報警；
二步：當靜電接地夾夾于車體且接地良好時，靜電接地正常，系統處于正常狀態，表示接地良好，可進行灌裝作業；
三步：灌裝作業結束，將靜電接地夾夾于歸位板，系統進入待機狀態，以備下次使用。
