上裝防溢流防靜電控制器TMR-LC-IIC

上裝防溢流防靜電控制器TMR-LC-IIC

一.系統簡介
防溢流防靜電控制器是專為付油（缷油）系統設計，能有效限制液面高度并保證靜電接地電阻符合安全標準的儀器儀表，組成石油化工產品儲運過程中的防溢流防靜電系統。
TMR-BLC系列防溢流防靜電控制器經儀器儀表防爆安全監督檢驗站（NEPSI）檢驗，符合下列標準：
GB3836.1—2000 “氣體環境用電氣設備 1部分：通用要求”
GB3836.2—2000 ”氣體環境用電氣設備 第2部分：隔爆型“d” ”
GB3836.4—2000 “氣體環境用電氣設備 第4部分：本質安全型”i“

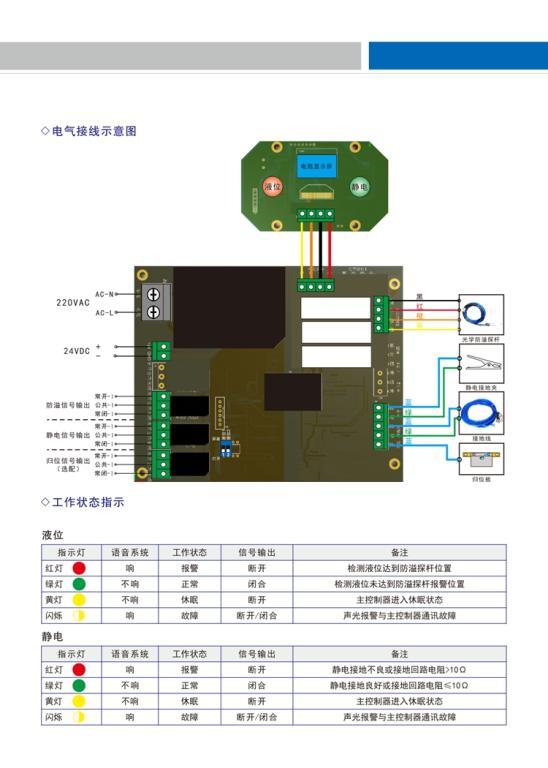

二.系統工作原理

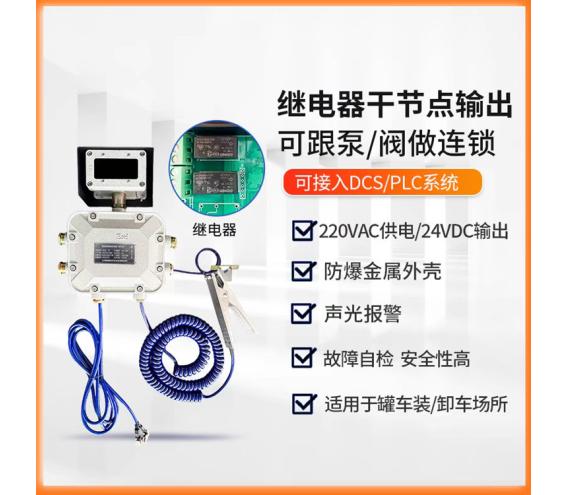

防溢流防靜電控制器是專為付油（缷油）系統設計的防溢流和檢測靜電接地的自動控制系統。系統通過傳感器檢測液位信號和靜電接地夾檢測接地信號，當液位超過報警位置或接地回路電阻超過規定阻值時，系統輸出聲光報警信號供現場工作人員及時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。

防靜電防溢流控制器該產品是用于安全生產過程，設備本身的安全和可靠性更為重要。靜電接地溢位監測部件采用目前國內同類產品中先進的技術，采用監測和控制一體化設計的方案，機內采用了高性能的工業級單片機為核心，有效提高了產品的硬件性能和可靠性。軟件設計加強了產品的自檢查功能，并對靜電夾接地過程中的抖動，溢位探頭的耐腐蝕性、防瞬間的液體侵入波動、防抖動、抗干擾和延時處理。具有一般溢油探頭無法比擬的安全性、可靠性和優越性。同時報警輸出信號（常開或常閉）可選。

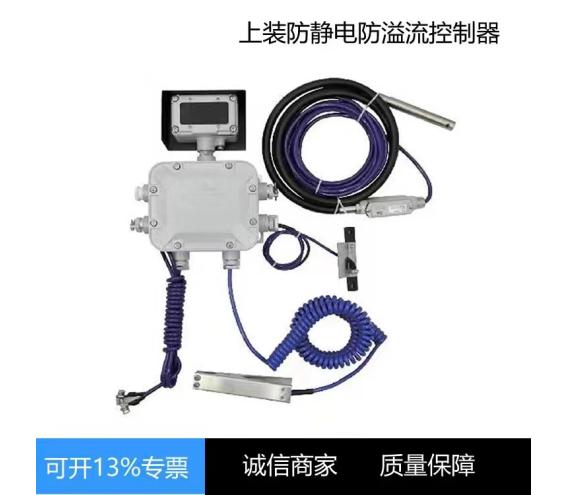

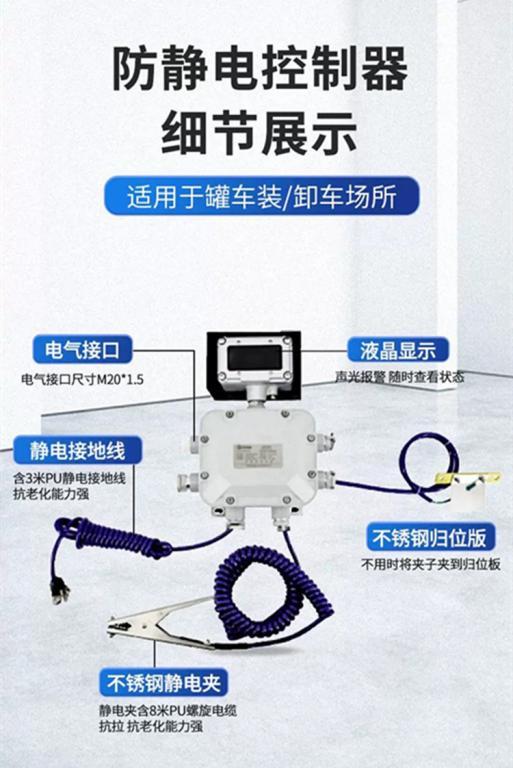

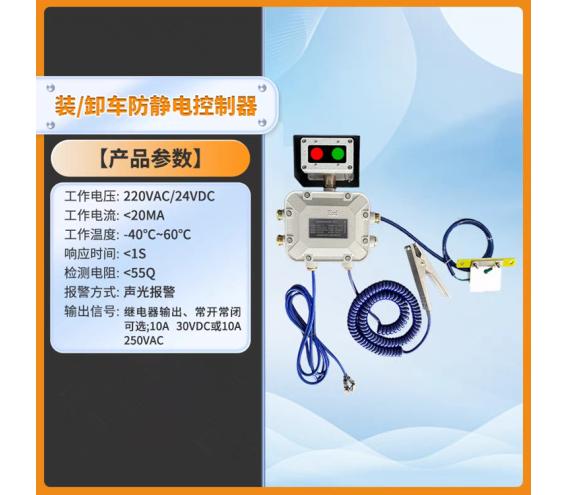

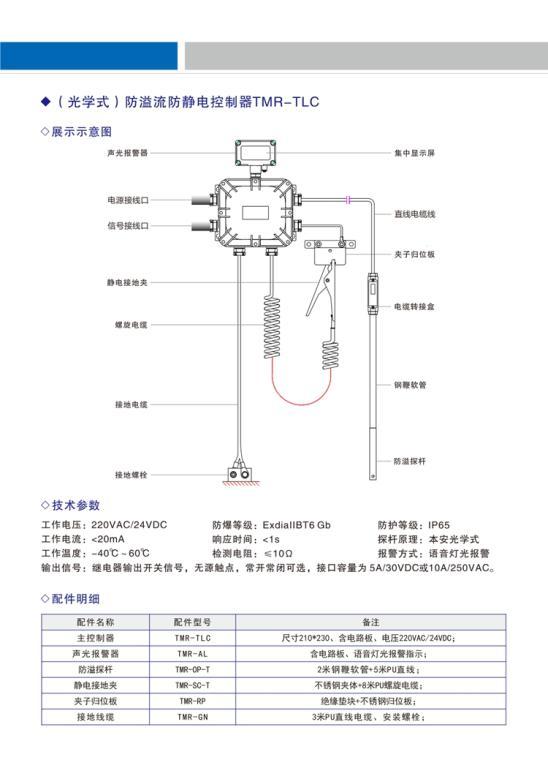

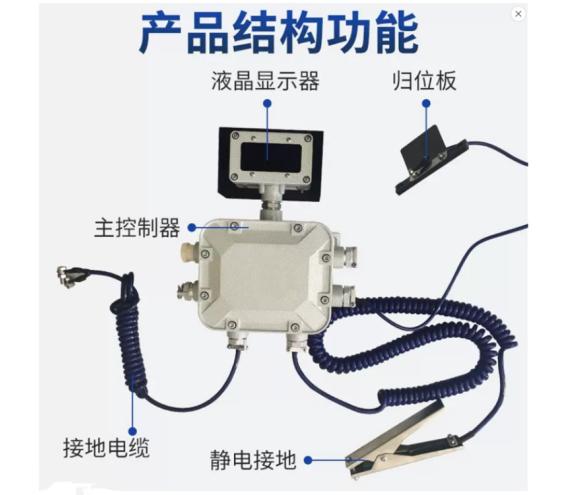

1. 主控制器201*230、電壓220v或者24vdc；
2.聲光報警器含電路板；
3.上裝防溢流探桿7米pu直線電纜、304不銹鋼或聚四氟；
4.靜電接地夾2芯8米pu螺旋電纜、不銹鋼夾體；
5.歸位板304不銹鋼材質 6.接地電纜3米pu直線電纜、安裝螺栓。

防靜電防溢流控制器可根據現場的使用情況選擇油庫需要的設備如單純的防靜電控制器、防溢流控制器、底裝防靜電防溢流控制器、上裝防溢流防靜電控制器。
