熱水換熱器（水加熱恒溫換熱器）是通過水-水換熱原理實現恒溫控制的設備，廣泛應用于供暖、生活熱水、工業工藝加熱等場景，能將高溫熱水（如鍋爐水、市政熱力）的熱量傳遞給低溫冷水，輸出穩定溫度的熱水（通常控制精度±1-3℃），具有高效節能、控溫精準、結構緊湊等特點。

核心工作原理

基于間壁式換熱與恒溫控制技術，高溫熱水（一次側，溫度95-150℃）與低溫冷水（二次側，溫度5-25℃）在換熱器內通過金屬壁面（如板式、管式）進行熱交換，同時通過溫控系統調節一次側流量，確保二次側出水溫度穩定：

• 換熱過程：一次側高溫水釋放熱量，二次側冷水吸熱升溫（如從15℃升至50℃），通過逆流換熱提升效率（熱效率可達90%-95%）。

• 恒溫控制：二次側出口安裝溫度傳感器，實時反饋溫度信號給溫控閥（如電動三通閥），自動調節一次側熱水流量（溫度偏高時關小閥門，偏低時開大），實現出水溫度穩定（如供暖系統控制60±2℃，生活熱水50±1℃）。

主要類型與結構特點

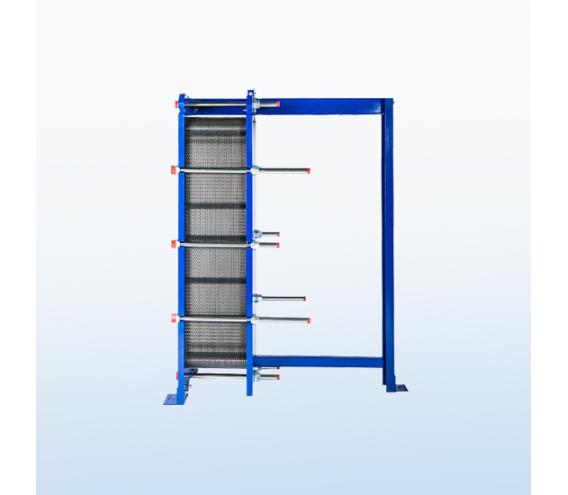

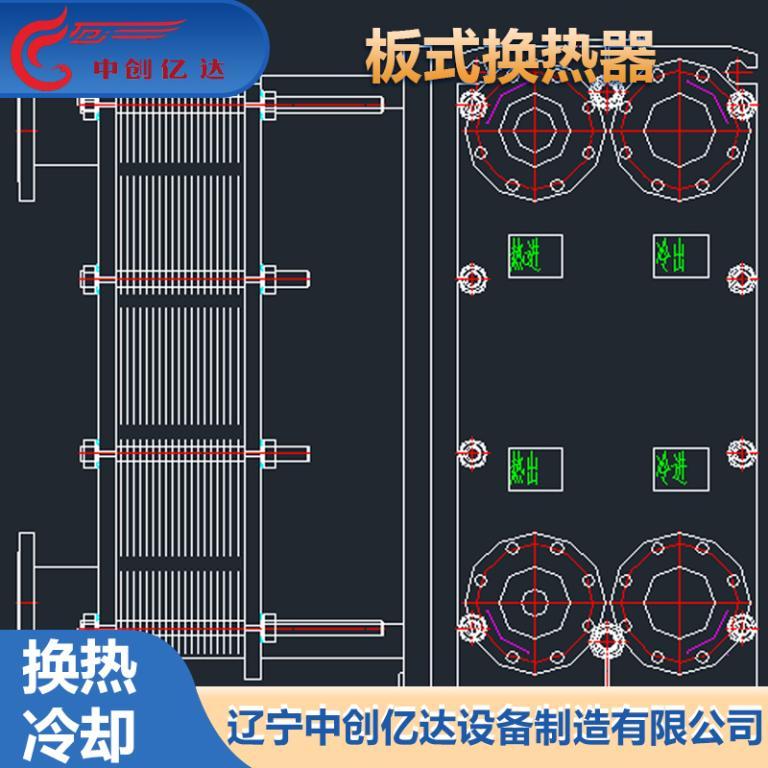

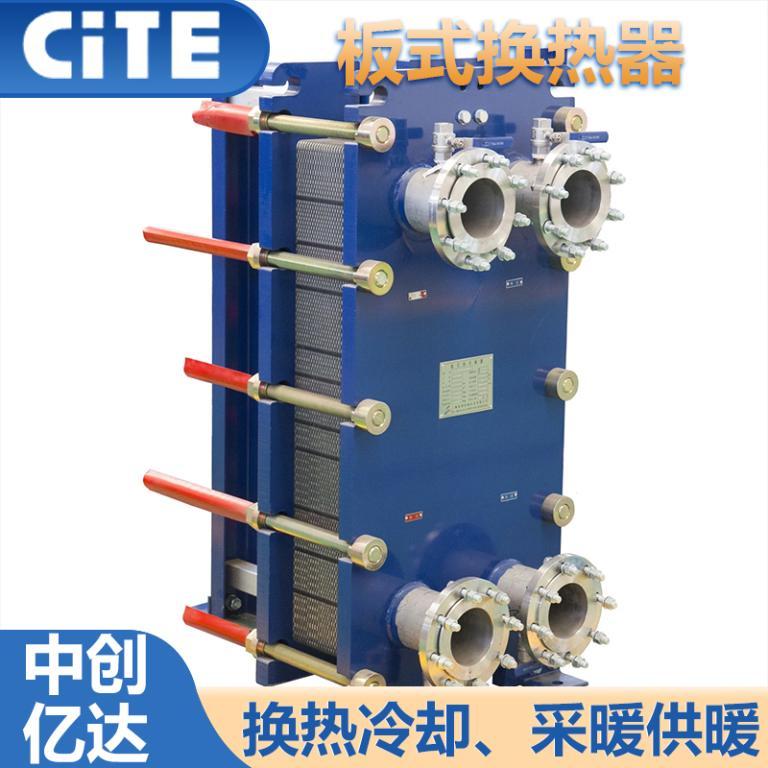

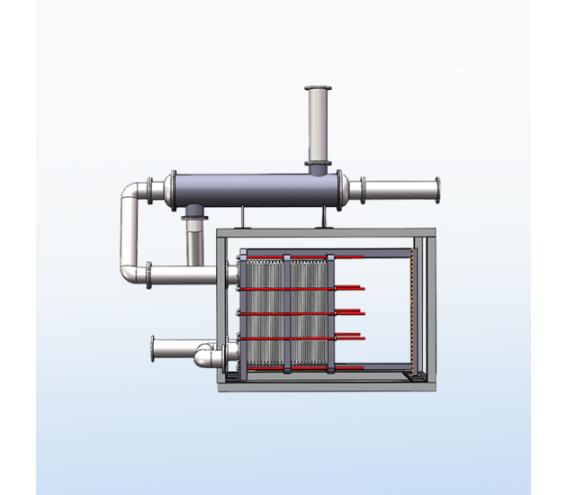

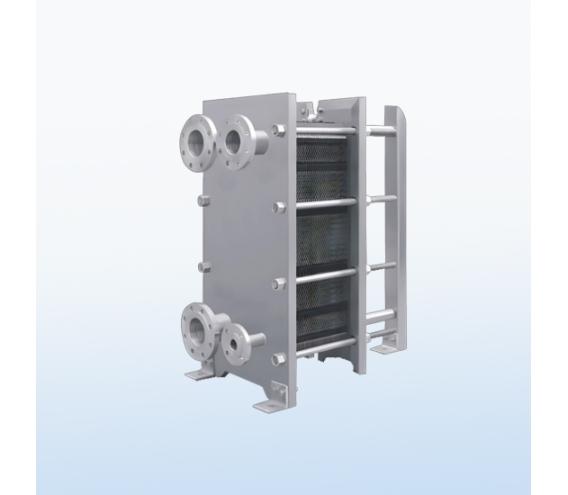

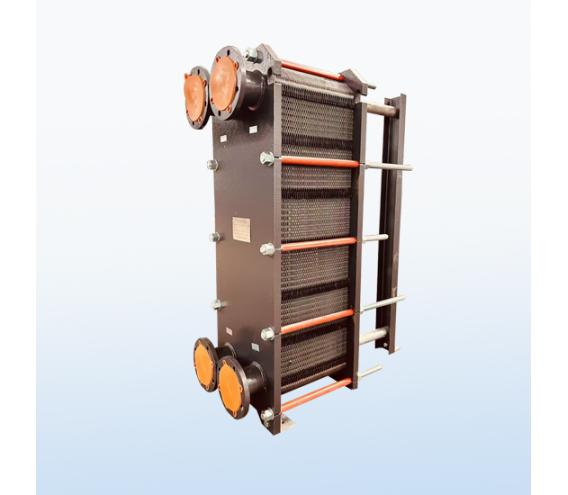

1. 板式恒溫換熱器（高效緊湊型）

• 結構：由波紋狀不銹鋼板片疊裝而成，一次側與二次側水流在板片間逆向流動，流道窄（2-5mm）、湍流強，傳熱系數達3000-6000W/(m2·℃)（是管式的2-3倍）。
• 特點：
  • 控溫精準：體積小（同換熱量下占地僅為管式的1/3），響應速度快（溫度波動≤±1℃），適合生活熱水、小型供暖系統（如酒店客房熱水供應）。
  • 易清潔：可拆式板片設計，便于定期清洗（尤其水質較差時防止結垢），衛生等級高（符合食品級要求）。
• 典型應用：別墅地暖熱源（二次側供水50/40℃）、醫院集中熱水（恒溫55℃防燙傷）。

2. 管式恒溫換熱器（耐高溫高壓型）

• 結構：包括管殼式（殼體+管束，一次側走殼程，二次側走管程）和螺旋管式（盤管纏繞結構，增強湍流），材質可選碳鋼（經濟）、不銹鋼（耐腐蝕）或銅（高效導熱）。
• 特點：
  • 耐極端工況：可承受高溫（一次側水溫≤300℃）、高壓（≤6.4MPa），適合工業工藝加熱（如化工反應釜熱水供應，溫度120±2℃）。
  • 抗結垢：管程流道寬（≥10mm），不易堵塞，維護周期長（適合高硬度水質，如未軟化的地下水）。
• 典型應用：小區集中供暖（一次側110/70℃市政熱力，二次側70/50℃供暖水）、大型工廠工藝水加熱。

3. 容積式恒溫換熱器（儲熱緩沖型）

• 結構：內置換熱盤管的儲熱水箱，一次側高溫水通過盤管加熱箱內冷水，同時利用水箱容積緩沖流量波動，出口設溫控裝置維持水溫穩定。

• 特點：

  • 出水穩定：適合用水波動大的場景（如辦公樓生活熱水，早中晚用水高峰水溫波動≤±2℃），儲熱容積50-5000L可選。
  • 兼做儲水箱：減少系統設備數量（無需單獨儲熱水箱），但換熱效率低于板式（熱效率85%-90%）。

• 典型應用：學校宿舍熱水供應（1000L容積，恒溫50℃）、商業綜合體集中熱水。

關鍵性能參數與選型要點

核心參數

• 換熱面積：根據熱負荷計算（Q=K·A·Δt，K為傳熱系數，Δt為對數平均溫差），如供暖熱負荷100kW，板式換熱器需面積約5-8㎡（K=3000W/(m2·℃)，Δt=50℃）。
• 控溫精度：板式±1℃，管式±2-3℃，容積式±2℃，需根據場景選擇（如嬰兒泳池水溫需±0.5℃，選高精度板式+PID溫控）。
• 工作壓力：一次側市政熱力通常0.6-1.0MPa，二次側供暖≤0.8MPa，生活熱水≤0.6MPa，選型時需滿足兩側壓力等級（如板式換熱器耐壓≤2.5MPa，管式可達6.4MPa）。

選型依據

1. 用水/用熱特性：
   • 小流量高精度（如實驗室恒溫供水）→ 板式換熱器+變頻泵；
   • 大流量波動（如酒店熱水）→ 容積式換熱器（儲熱緩沖）；
   • 高溫高壓工業場景→ 管殼式換熱器（如不銹鋼316L材質耐腐）。
2. 水質條件：
   • 軟水或純凈水→ 板式（高效）；
   • 高硬度水（鈣鎂離子＞300mg/L）→ 管式或容積式（寬流道防結垢）。
3. 安裝空間：

   • 狹小空間（如設備間）→ 板式（立式安裝，占地＜1㎡）；

   • 有地面空間→ 容積式（臥式水箱，可落地安裝）。

應用場景與恒溫控制方案

1. 供暖系統恒溫

• 場景：住宅地暖、暖氣片供暖，需二次側供水溫度隨室外溫度動態調節（如室外-5℃供60℃，0℃供55℃）。

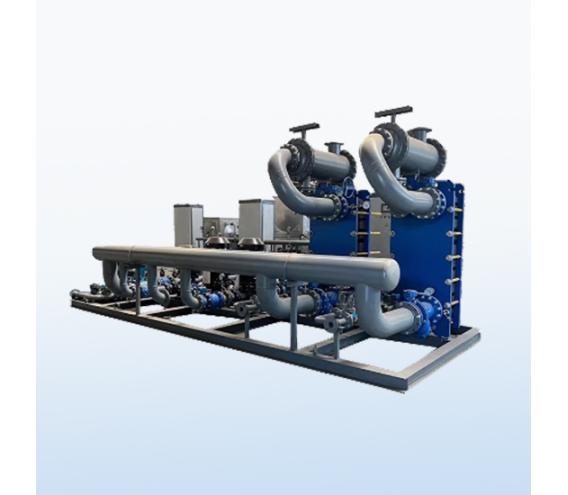

• 方案：板式換熱器+氣候補償器（采集室外溫度信號，自動修正供水溫度）+循環泵變頻控制，實現節能15%-20%。

2. 生活熱水恒溫

• 場景：酒店、醫院24小時熱水，避免用水高峰水溫波動。
• 方案：容積式換熱器（儲熱1-2小時用量）+ 電動溫控閥（響應時間＜10秒），確保出水溫度50±1℃，滿足GB 55015-2021《建筑給水排水與節水通用規范》。

3. 工業工藝恒溫加熱

• 場景：食品加工（如飲料殺菌水溫95±0.5℃）、化工反應（物料加熱至80±1℃）。

• 方案：管殼式換熱器+PLC控制系統（PID算法調節），配合蒸汽/熱水雙熱源切換（確保斷汽時熱水補熱）。

維護與注意事項

1. 防結垢與清洗：
   • 板式換熱器：每3-6個月拆洗板片（用檸檬酸溶液循環沖洗，去除水垢），水質差時加裝電子除垢儀；
   • 管式換熱器：每年化學清洗管程（緩蝕劑，避免腐蝕基材），或機械清洗（高壓水槍沖洗）。
2. 溫控系統校準：
   • 每月校驗溫度傳感器（誤差＞0.5℃需校準），定期檢查溫控閥閥芯磨損（如泄漏量＞5%需更換密封件）。
3. 壓力與安全：

   • 一次側、二次側均需安裝壓力表和安全閥（開啟壓力為工作壓力的1.1倍），防止超壓損壞設備；

   • 冬季停用后排空換熱器內積水（尤其北方地區，避免凍裂管程）。

總結

熱水換熱器（水加熱恒溫換熱器）通過高效換熱與精準溫控，實現熱水穩定供應，選型需結合控溫精度、工況條件、水質等因素：小型高精度場景選板式，高溫高壓工業場景選管式，用水波動大場景選容積式。日常維護重點在于防結垢和溫控系統校準，以確保長期穩定運行（設計壽命10-15年）和低能耗（運行成本比傳統換熱系統降低10%-30%）。
