液壓油冷卻器是液壓系統中用于控制油溫的關鍵設備，通過熱交換將高溫液壓油的熱量傳遞給冷卻介質（水或空氣），使油溫維持在35-55℃的正常工作范圍，廣泛應用于工程機械、機床、注塑機等液壓設備，具有高效換熱、自動控溫、延長設備壽命等特點。

一、核心類型與工作原理

1. 按冷卻介質分類

• 風冷式液壓油冷卻器（主流）
  • 原理：以空氣為冷卻介質，通過風機強制對流散熱，無需水源，適用于缺水或移動設備（如挖掘機、卡車液壓系統）。

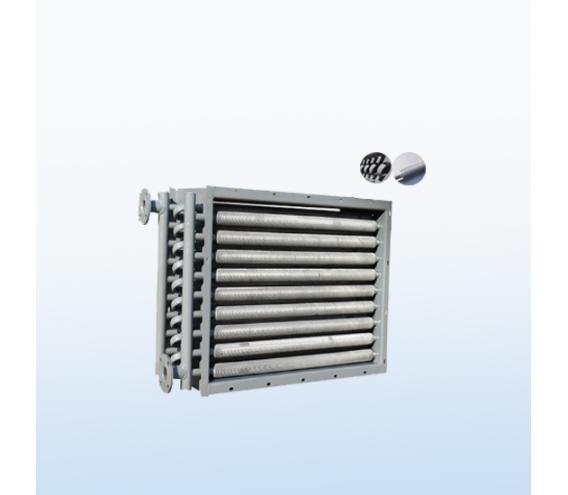

  • 結構：多為板翅式或管片式，鋁合金芯體（重量輕、導熱好），翅片增強換熱面積，風扇功率0.1-5kW，冷卻效率受環境溫度影響（油溫通常高于環境5-15℃）。
  • 特點：安裝靈活（可臥式/立式）、維護簡單（定期吹掃翅片灰塵），但高溫環境（如夏季）冷卻效果下降，需匹配足夠散熱面積。
• 水冷式液壓油冷卻器
  • 原理：以水為冷卻介質（工業水或循環水），通過列管式或板式換熱器換熱，冷卻效率高于風冷式（可將油溫降至40℃以下）。
  • 類型：

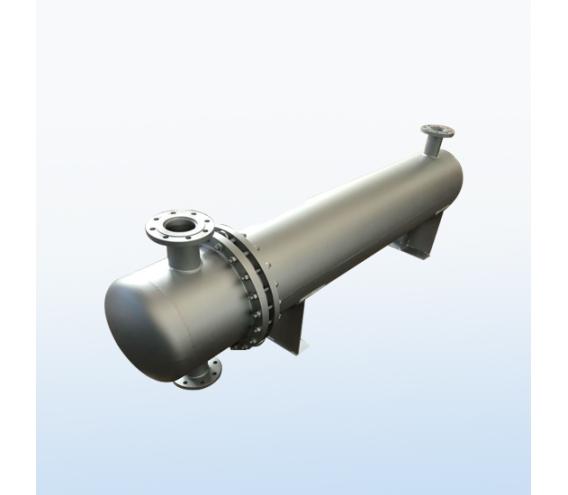

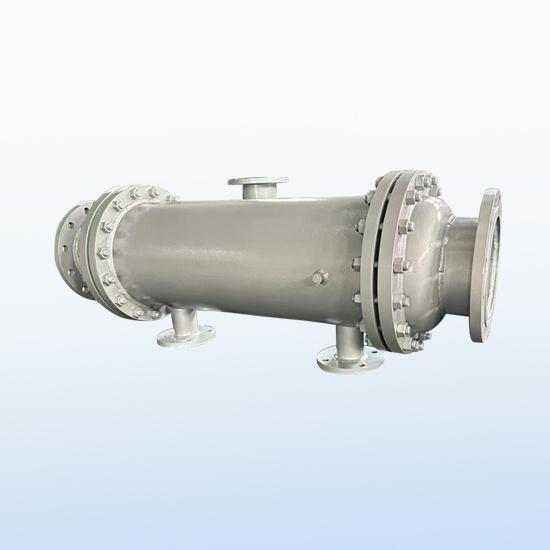

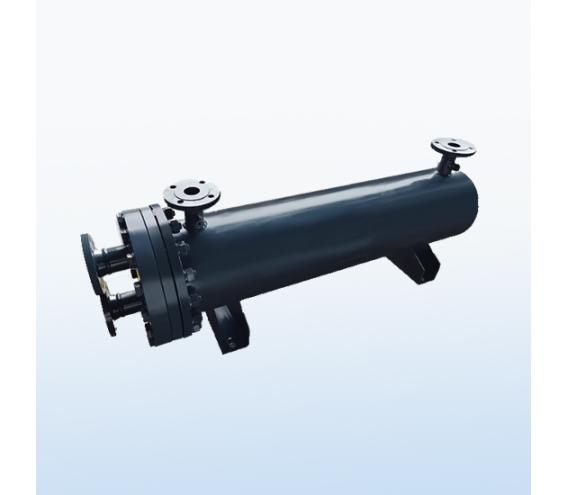

    • 列管式：結構堅固，耐高壓（≤2.5MPa），適合大流量液壓系統（如軋鋼機）；

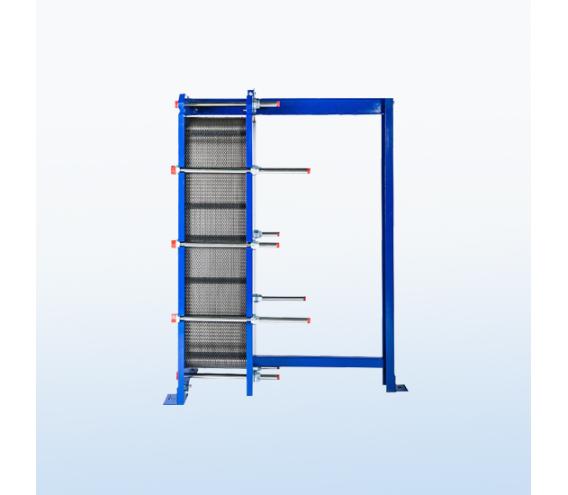

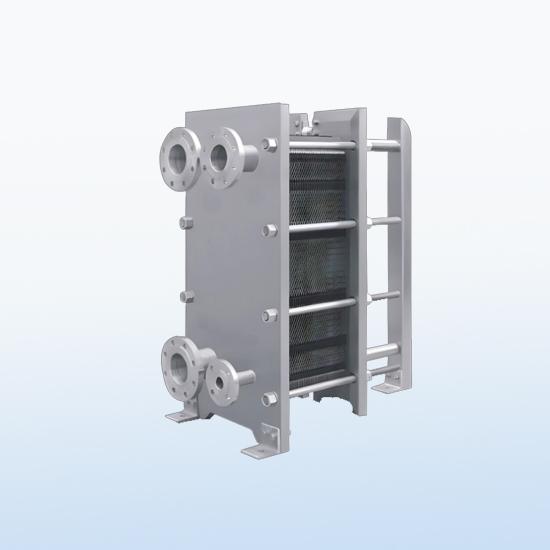

    • 板式：傳熱效率高（是列管式的2-3倍），可拆洗，適合中小流量（如機床液壓站）。
  • 局限：依賴水源，需配套冷卻塔，冬季需防凍（排空或加防凍液）。

2. 按控制方式分類

• 自然冷卻器：無動力，依賴空氣自然對流，僅適用于小功率系統（如小型液壓閥組）。

• 強制冷卻器：帶風機/水泵主動散熱，配合溫度控制器自動啟停（油溫＞55℃啟動，＜40℃停止），如液壓站常用的智能溫控風冷器。

二、關鍵功能與技術參數

核心功能

• 控溫防劣化：防止液壓油因高溫氧化（油溫每升高10℃，氧化速度加快1倍），保持油液粘度穩定（粘度變化≤10%），避免系統壓力波動。
• 保護設備：降低液壓元件（泵、閥、油缸）熱變形，減少密封件老化（延長壽命2-3倍），提高機床加工精度（防止主軸中心偏移）。
• 節能增效：油溫穩定可降低系統能耗（如注塑機油溫從65℃降至45℃，電機負載減少15%），減少設備維修費用（年節省20%-30%維護成本）。

技術參數

三、選型與安裝要點

選型步驟

1. 計算熱負荷：根據液壓系統功率（P）估算發熱量（Q≈P×30%，如55kW電機系統，Q≈16.5kW），或按油流量（L/min）和溫差（Δt）計算（Q=0.06×流量×Δt）。
2. 選擇冷卻方式：
   • 無水源/移動設備→風冷式（如挖掘機、農機）；
   • 固定設備/高溫環境→水冷式（如注塑機、軋機）。
3. 確定參數：
   • 油流量：匹配系統回油量（建議冷卻器流量≥系統流量的80%）；
   • 環境溫度：高溫地區（如南方夏季）選型時冷卻功率需放大20%；
   • 安裝空間：板翅式比管片式體積小30%，適合狹小空間。

安裝規范

• 位置：安裝在液壓系統回油路上（避免高壓沖擊），遠離熱源（如發動機排氣管），確保通風良好（風扇進風口距障礙物≥300mm）。

• 管路：進出口加裝過濾器（精度≤100μm，防止雜質堵塞）和壓力表（監測壓降，正常≤0.1MPa），油液流向需與冷卻器標識一致。

• 電氣：溫控器與系統聯動（油溫異常時停機報警），接地電阻≤4Ω（防止漏電）。

四、維護與故障處理

日常維護

• 風冷式：每周吹掃翅片灰塵（壓縮空氣壓力≤0.6MPa，沿翅片方向），每半年檢查風扇軸承（加潤滑脂），電機絕緣電阻≥2MΩ。
• 水冷式：每月檢查冷卻水水質（硬度≤0.3mmol/L，防止結垢），每3個月清洗換熱器（檸檬酸溶液循環沖洗），冬季停機后排空存水。

常見故障與解決

• 冷卻效果差：
  • 翅片積灰→清洗；風扇轉速不足→更換電機或電容；
  • 水冷式結垢→酸洗；冷卻水量不足→調大閥門。
• 漏油/漏水：
  • 密封墊片老化→更換（如板式換熱器EPDM墊片，耐溫-40-150℃）；
  • 接口松動→重新緊固（使用扭矩扳手，按廠家規定力矩）。
• 噪音大：

  • 風扇動平衡失調→校正扇葉；軸承磨損→更換軸承。

五、應用場景與典型案例

• 工程機械：挖掘機液壓系統（如卡特320D配AH1690板翅式風冷器，冷卻功率30kW，控制油溫45-50℃）。
• 機床行業：數控車床主軸液壓系統（防止熱變形，加工精度提升0.01mm）。
• 工業液壓站：注塑機（鎖模力2000kN，配水冷式列管冷卻器，油溫穩定±2℃）。

核心價值：通過精準控溫，液壓系統故障率降低50%，設備使用壽命延長3-5年，是液壓設備高效穩定運行的“溫控核心”。

選擇液壓油冷卻器時，需綜合冷卻效率、安裝條件及維護成本，優先選帶溫控功能的強制冷卻型（風冷或水冷），并注重日常清潔與參數監測，以確保系統長期穩定運行。
