油水冷卻器風冷式（簡稱風冷卻器）是以空氣為冷卻介質，通過強制對流方式降低油液溫度的換熱設備，廣泛應用于液壓系統、潤滑系統、工程機械、礦山機械等領域，尤其適用于缺水或移動設備場景。其核心特點是無需水源、安裝靈活、環保節能，缺點是受環境溫度影響較大（高溫時冷卻效果下降）。

一、核心結構與工作原理

1. 基本結構

• 散熱芯體：由鋁合金板翅式或管片式結構組成，油通道和風通道均設換熱翅片（同體積換熱面積是傳統管式的3-5倍），材質多為耐腐蝕鋁合金（如6061-T6），確保高效傳熱。
• 風扇：軸流風機或離心風機（功率0.1-5kW），提供強制空氣對流，風速2-5m/s，風量根據冷卻需求定制（如1000-10000m3/h）。
• 殼體與油路：油液進出口采用法蘭或螺紋連接，內部油路設計為多流程（如2-4程），延長換熱時間；部分機型帶溫控開關（油溫＞50℃時自動啟動風扇）。

2. 工作流程

高溫油液（如液壓油、潤滑油）從入口進入冷卻器芯體，熱量通過翅片傳遞給空氣；風扇驅動冷空氣流過翅片，吸收熱量后排至環境中，油液降溫后從出口返回系統循環。其冷卻效果受環境溫度影響顯著，通常油溫可降至高于環境溫度5-15℃（如環境35℃時，油溫可降至40-50℃）。

二、主要類型與技術特點

1. 板翅式風冷卻器（高效緊湊型）

• 結構：芯體采用真空釬焊工藝，油道與風道交叉排列，翅片為波紋狀或鋸齒狀（增強湍流），傳熱系數達80-150W/(m2·℃)。
• 優勢：體積小（同換熱量下占地僅為管片式的1/2）、重量輕（鋁合金材質）、耐高壓（≤2.5MPa），適合空間受限設備（如挖掘機液壓系統）。
• 典型型號：如AH系列（如AH1417T，風量2800m3/h，冷卻功率5kW），廣泛用于注塑機、液壓站。

2. 管片式風冷卻器（經濟耐用型）

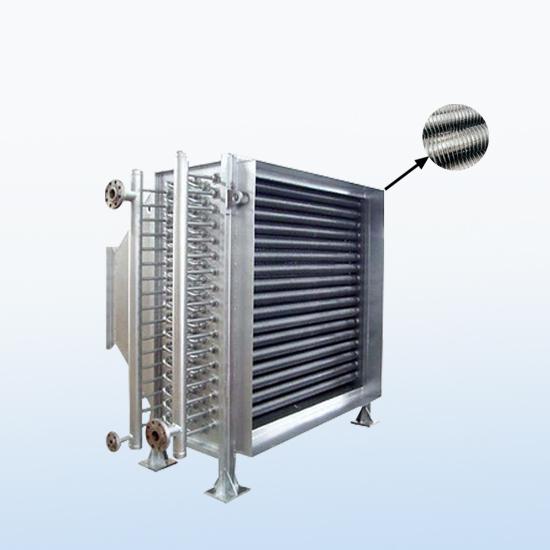

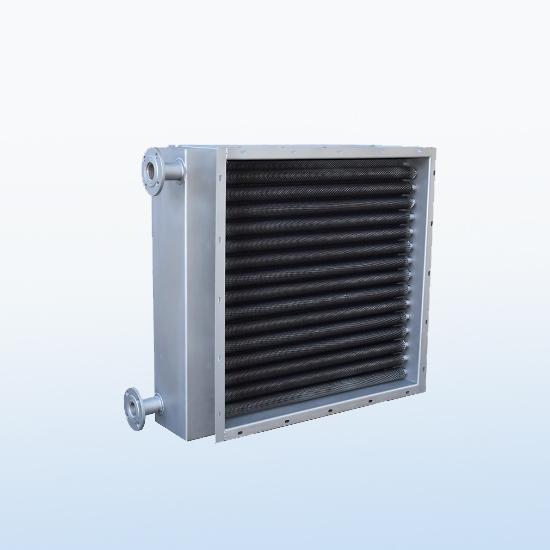

• 結構：銅管或鋁管外焊接散熱片（銅片或鋁片），油走管內，空氣走管外，成本低于板翅式，但換熱效率較低（傳熱系數40-80W/(m2·℃)）。
• 優勢：抗結垢能力強（管內流道寬）、維護簡單（可單獨更換管子），適合油液較臟或含少量雜質的場景（如礦山機械潤滑系統）。

3. 側吹式/頂吹式風冷卻器（安裝適配型）

• 側吹式：風扇橫向安裝，適合臥式布置（如液壓站油箱頂部）；

• 頂吹式：風扇垂直向下吹風，適合立式安裝（如工程機械車身側面），可減少空間占用。

三、性能參數與選型要點

關鍵參數

• 冷卻功率：根據油液流量和溫差計算（Q=cmΔt，如60L/min液壓油從60℃降至45℃，需冷卻功率約15kW）；
• 風扇參數：風量（m3/h）、風壓（Pa）、功率（kW），需匹配芯體散熱面積（如15kW冷卻功率需換熱面積約10-15㎡）；
• 耐溫耐壓：油側耐溫≤120℃（常規）、≤180℃（高溫型），工作壓力≤1.6MPa（常規）、≤3.0MPa（高壓型）。

選型注意事項

1. 環境適配：
   • 避免安裝在環境溫度＞40℃、粉塵多或腐蝕性場合（如必須使用，需加裝防塵罩或定制防腐涂層）；
   • 確保通風良好，風扇進風口與障礙物距離≥300mm，防止空氣短路。
2. 油液特性：
   • 高粘度油（如粘度＞100cSt）需選擇大口徑油道，降低流阻（如管片式）；
   • 含雜質油液需加裝過濾器（精度≤100μm），防止堵塞芯體。
3. 能效優化：

   • 選帶溫控風扇機型（油溫低于設定值時風扇停轉），節能10%-30%；

   • 多風扇并聯設計（如雙風扇），可根據負載切換單/雙風扇運行，降低噪音（單風扇運行噪音≤65dB）。

四、安裝與維護要點

安裝規范

• 方向與固定：水平或垂直安裝（按廠家標識），固定支架需減震（避免共振損壞芯體）；油液進出口方向需正確（通常“下進上出”，確保充滿芯體）。
• 管路連接：進出口加裝截止閥（便于檢修）和壓力表（監測壓降，正常壓降≤0.1MPa）；避免管路重量直接作用于冷卻器接口（需單獨支架支撐）。

日常維護

1. 外部清潔：每1-3個月用壓縮空氣吹掃翅片灰塵（沿翅片方向吹掃，避免損壞翅片），油污可用中性清潔劑沖洗（如鋁合金專用清洗劑），清洗后完全風干再運行。

2. 風扇檢查：定期檢查扇葉是否松動、電機軸承是否異響，軸承每2年加潤滑脂（如鋰基脂），電機絕緣電阻需≥2MΩ（用兆歐表檢測）。

3. 內部清洗：油側結垢時，用專用清洗劑（如檸檬酸溶液，濃度5%-10%）循環沖洗，避免使用強腐蝕性藥劑（損壞鋁合金芯體）。

4. 長期停用：排空內部油液，存放于干燥通風處，避免陽光直射或雨淋（可套防塵袋）。

五、應用場景與優勢

• 工程機械：挖掘機、裝載機液壓系統（環境惡劣，無需水源），如小松PC200挖掘機配板翅式風冷卻器，冷卻功率25kW。
• 工業液壓站：注塑機、壓力機油溫控制（油溫穩定在40-50℃，延長液壓元件壽命）。
• 移動設備：卡車、農機潤滑系統（無固定水源，風冷式維護便捷）。
• 新能源領域：風電齒輪箱油冷卻（戶外安裝，耐低溫-40℃）。

核心優勢：無需水循環系統，安裝維護成本低（比水冷式節省30%以上）；模塊化設計，可根據油流量和溫差靈活組合（如多臺并聯滿足大流量需求）。

通過合理選型（如板翅式高效型或管片式耐用型）和規范維護，風冷式油水冷卻器可有效控制油液溫度，保障設備在嚴苛環境下穩定運行。
