導熱油冷卻器是工業生產中用于降低導熱油溫度的關鍵設備，通過熱交換將高溫導熱油的熱量傳遞給冷卻介質（如水、空氣），防止導熱油因高溫汽化揮發而降低散熱效果，廣泛應用于化工、醫藥、食品、機械等領域。其核心特點是高效換熱、耐高溫、適配性強，可根據工藝需求選擇不同類型及材質。

一、工作原理

高溫導熱油流經冷卻器內部換熱元件（如管束、板片），與外部冷卻介質（水或空氣）進行熱交換：導熱油釋放熱量后溫度降低（通常從200-350℃降至100-200℃），冷卻介質吸熱升溫后排出，從而實現導熱油的循環冷卻。根據冷卻介質不同，分為水冷式（水為介質，效率高）和風冷式（空氣為介質，無需水源），其中水冷式通過冷卻水帶走熱量，風冷式則依靠風機強制通風散熱。

二、主要類型與特點

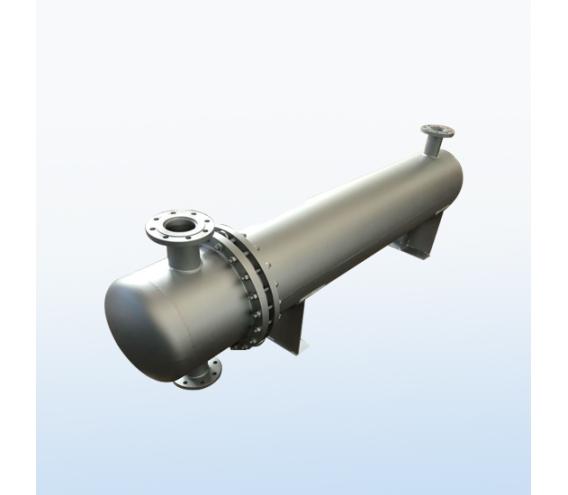

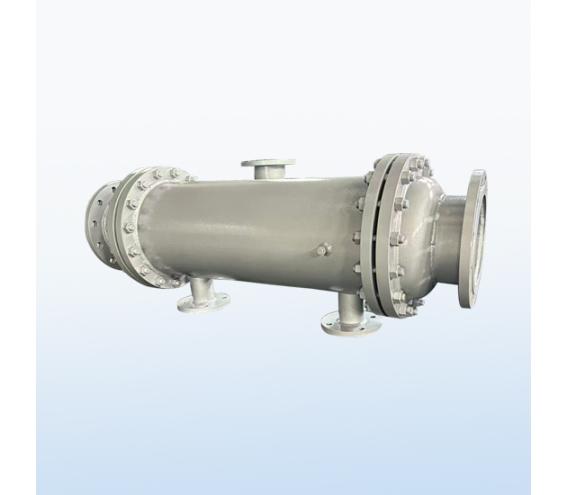

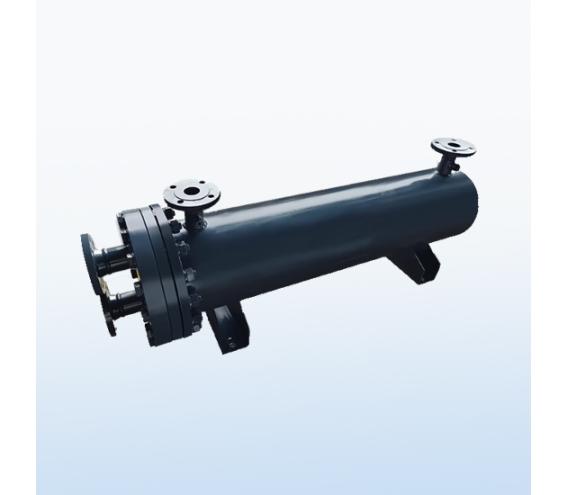

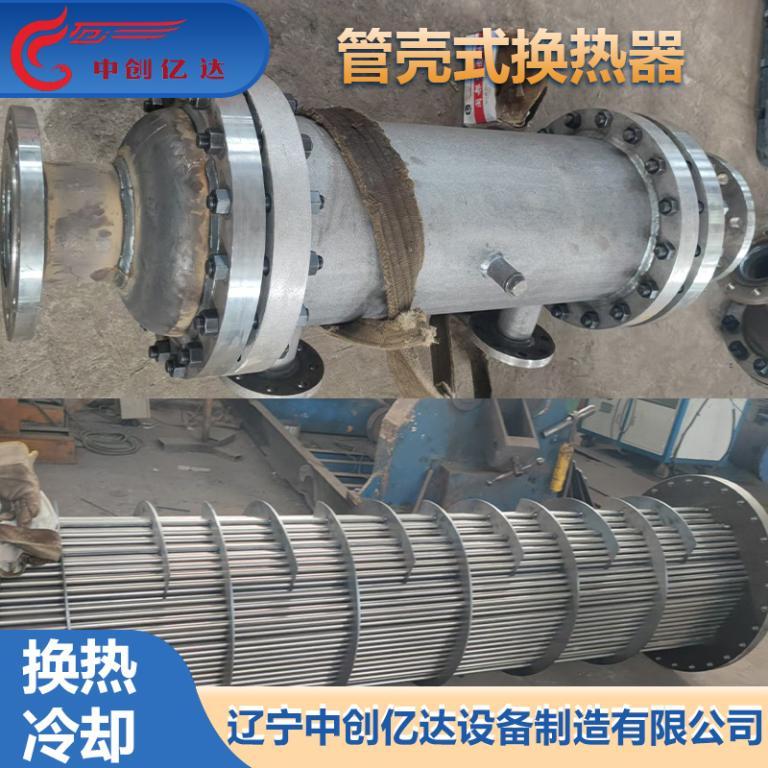

1. 管式冷卻器（工業主流）

• 結構：由殼體、管束（光管或翅片管）組成，導熱油走管程或殼程，冷卻水走另一側，分列管式（直管或U型管）、螺旋管式（盤管結構，增強湍流）。
• 特點：
  • 耐高溫高壓：適應導熱油溫度≤350℃、壓力≤2.5MPa（如全不銹鋼螺旋纏繞管式，耐溫400℃、耐壓2.5MPa）；
  • 抗結垢：管程流道寬，不易堵塞，適合高粘度導熱油；
  • 效率差異：光管式傳熱系數1000-3000W/(m2·℃)，翅片管式（管外加裝翅片）因增大換熱面積，效率提升30%-50%。
• 典型應用：大型化工反應釜導熱油冷卻、注塑機液壓油降溫。

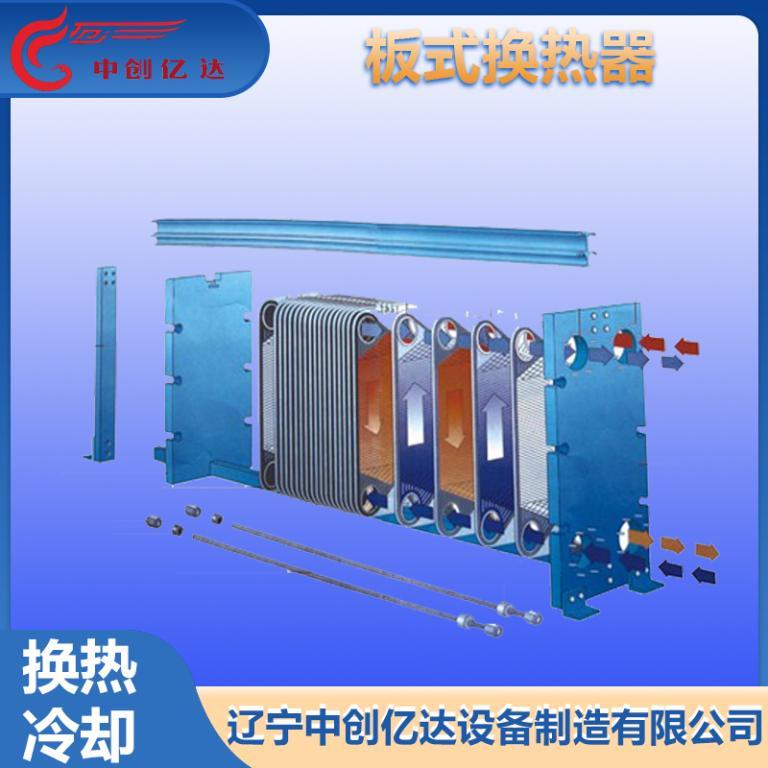

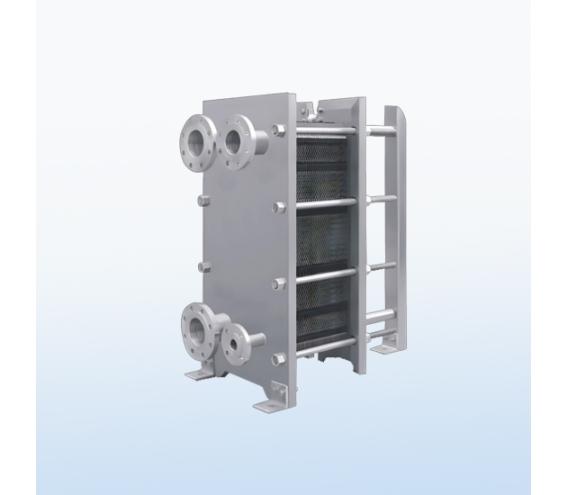

2. 板式冷卻器（高效緊湊型）

• 結構：波紋狀不銹鋼板片疊裝，導熱油與冷卻水在板片間逆向流動，分可拆式（板片可拆洗，適合潔凈介質）和釬焊式（板片焊接密封，耐高壓）。
• 特點：
  • 傳熱效率高：傳熱系數2000-6000W/(m2·℃)，是管式的2-3倍，如油水板式換熱器處理量可達380立方米/小時；
  • 占地小：體積僅為管式的1/3，適合空間受限場景；
  • 局限性：不耐高溫（≤200℃）、易堵塞（板片間隙小，需過濾導熱油）。
• 典型應用：中小型導熱油系統（如食品加工設備油溫控制）。

3. 翅片風冷式冷卻器（無水源場景）

• 結構：導熱油管外加裝翅片，通過風機強制空氣對流散熱，無需冷卻水，適合缺水地區或移動設備。
• 特點：

  • 安裝靈活：無需接水管路，維護簡單（定期清理翅片灰塵）；

  • 效率較低：傳熱系數僅30-60W/(m2·℃)，適合低熱量場景（如小型模溫機導熱油冷卻）。

三、選型關鍵因素

1. 導熱油參數：
   • 溫度：≤200℃選板式或翅片管式；200-350℃選列管式或螺旋管式（耐高溫材質如316L不銹鋼）；
   • 粘度：高粘度油（如≥100mm2/s）選大管徑列管式（避免流阻過大）。
2. 冷卻介質條件：
   • 有水源優先選水冷式（效率高）；缺水或移動場景選風冷式；
   • 水質差（硬度過高）時，管式需配套軟水設備，板式需定期酸洗（防止結垢堵塞）。
3. 工藝需求：

   • 降溫幅度：如導熱油從300℃降至180℃，需計算換熱量（Q=cmΔt），選擇足夠換熱面積的設備；

   • 泄漏風險：食品、醫藥行業選全不銹鋼材質（防污染），易燃易爆場景選無泄漏結構（如焊接式板式）。

四、維護與注意事項

1. 防結垢與清洗：
   • 水冷式：每3-6個月清洗換熱管（化學清洗用檸檬酸溶液，機械清洗用高壓水槍），水垢厚度＞1mm時效率下降10%以上；
   • 風冷式：每周吹掃翅片灰塵（壓縮空氣或毛刷），避免積灰影響散熱。
2. 安全運行：
   • 開機前檢查進出口閥門是否暢通，避免憋壓（導熱油側壓力需高于冷卻介質側，防止泄漏）；
   • 監測溫度壓力：油溫超350℃時啟用緊急冷卻系統，壓力異常波動時停機排查（可能因堵塞或泄漏）。
3. 材質更換：

   • 密封墊片（如板式EPDM墊片）每3-5年更換，防止老化泄漏；

   • 碳鋼殼體定期除銹涂漆（建議每2年一次），延長使用壽命。

五、典型技術參數（參考）

總結

導熱油冷卻器選型需結合導熱油溫度、粘度、冷卻介質條件及工藝需求，高溫高壓場景優先選管式（如螺旋纏繞管式），高效緊湊場景選板式，無水源場景選風冷式。日常維護需注重清洗防結垢、安全監測及密封件更換，以確保設備長期穩定運行（設計壽命通常10-15年）。
