高溫廢氣煙氣熱量換熱水換熱器是一種專門回收高溫廢氣（煙氣）中熱量并將其傳遞給水的換熱設備，廣泛應用于工業窯爐、鍋爐、冶金爐等高溫煙氣（通常≥400℃）的余熱回收場景，通過將水加熱為熱水或蒸汽實現能源再利用，具有高效節能、耐高溫、抗腐蝕等特點。

核心結構與工作原理

• 結構組成：

  • 換熱元件：多采用翅片管（如不銹鋼螺旋翅片管、鋼鋁復合翅片管）或熱管，以增大煙氣側換熱面積（翅片管換熱面積是光管的3-8倍），提升傳熱效率；部分高溫型（≥800℃）采用陶瓷涂層或合金材質（如Inconel、Hastelloy），防止高溫氧化和腐蝕。

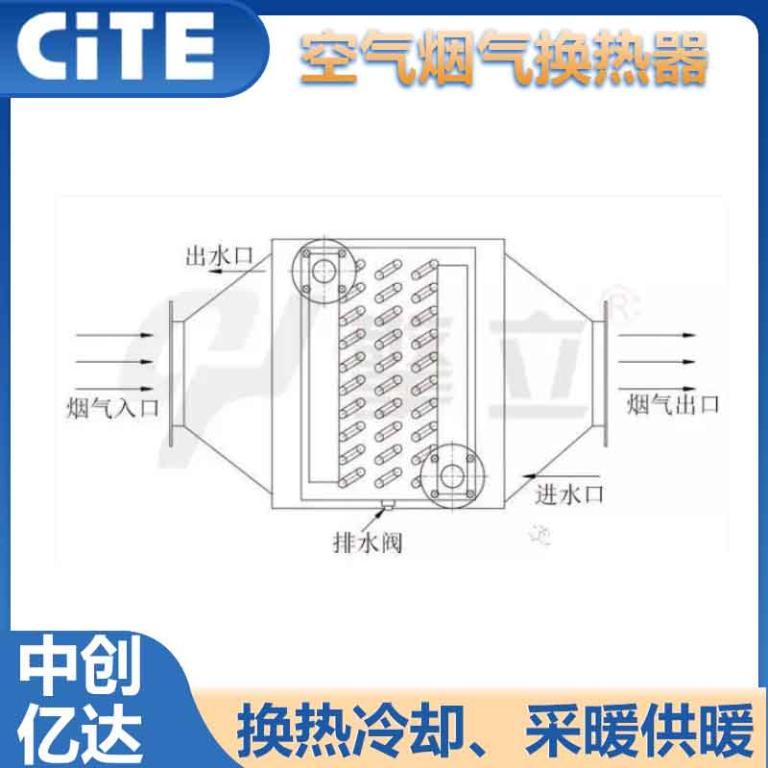

  • 殼體與流道：煙氣走殼程（管外），水走管程（管內），通過逆向流動強化換熱；殼體設保溫層（如硅酸鋁棉）減少熱損失，耐溫可達1000℃以上，工作壓力≤6.0MPa（根據水側需求定制）。
  • 防腐與清灰設計：針對含硫、含塵煙氣，采用316L不銹鋼或雙相鋼（2205）材質，加裝導流板減少積灰，部分機型配備在線清灰裝置（如聲波吹灰器）。

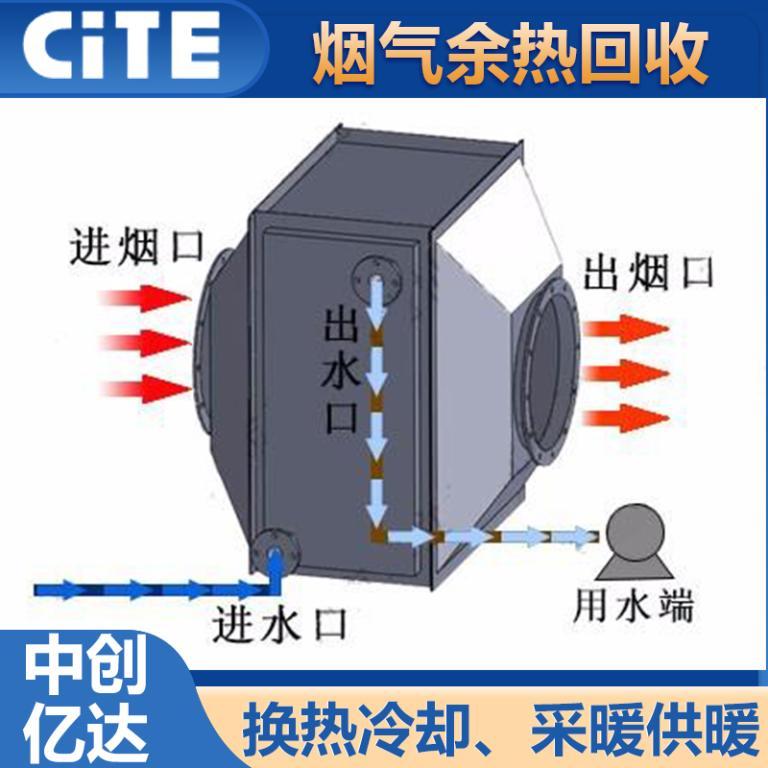

• 工作流程：
  高溫煙氣（如400-1000℃工業廢氣）進入換熱器，沖刷翅片管外壁釋放熱量；管內冷水吸收熱量后升溫（可加熱至80-200℃熱水或產生蒸汽），用于工藝加熱、供暖或發電；降溫后的煙氣（通常排放溫度100-200℃）經后續處理后排空，實現余熱回收。

主要類型與技術特點

1. 翅片管式換熱水換熱器（常規高溫型）

• 適用場景：煙氣溫度400-800℃，如鋼鐵軋鋼加熱爐、化工裂解爐尾氣余熱回收。
• 技術參數：
  • 傳熱系數30-60W/(m2·℃)，水側出口溫度可達150-200℃（需控制壓力≤1.6MPa）；
  • 翅片間距5-10mm（防堵灰），單臺換熱量100-5000kW（如日處理500噸鋼坯的加熱爐配2000kW換熱器）。
• 優勢：結構簡單、成本低，維護方便（可在線吹掃翅片灰塵），適配大多數工業高溫煙氣場景。

2. 熱管式換熱水換熱器（高效高溫型）

• 核心技術：熱管內工質（如導熱油、液態金屬）在高溫煙氣側蒸發吸熱，在水側冷凝放熱，通過相變快速傳熱，傳熱系數是傳統翅片管的2-3倍。
• 特點：
  • 耐高溫：可處理800-1200℃超高溫煙氣（如陶瓷熱管耐溫1200℃），單根熱管獨立工作，局部損壞不影響整體運行；
  • 防腐蝕：煙氣側與水側完全隔離，適合含硫、含塵等腐蝕性煙氣（如垃圾焚燒爐尾氣），使用壽命可達15年以上。

3. 列管式換熱水換熱器（高壓型）

• 適用場景：需產生高壓熱水或蒸汽（如壓力＞2.5MPa），或煙氣含顆粒雜質（如水泥廠回轉窯煙氣），采用厚壁列管（φ25-50mm），管外可加防磨套管。

• 優勢：耐高壓、抗沖擊，適合大流量煙氣（如10萬m3/h以上），但傳熱效率低于翅片管和熱管式。

性能優勢與關鍵參數

1. 高效節能：
   • 余熱回收率可達60%-85%，如某化工企業將600℃裂解爐煙氣降至180℃，回收熱量加熱工藝水（從30℃至150℃），年節約標準煤3000噸以上，投資回收期約1-3年。
2. 耐高溫與耐腐：
   • 常規機型耐受煙氣溫度≤800℃，高溫型（合金/陶瓷材質）可達1200℃；水側耐受溫度≤300℃、壓力≤6.0MPa，滿足工業蒸汽或高溫熱水需求。
3. 安全可靠：

   • 全密封結構防止煙氣與水摻混，設超溫報警（煙氣側溫度＞設計值時啟動降溫裝置）和壓力保護（水側安全閥），運行故障率低（年故障率＜0.5%）。

應用領域

• 冶金行業：高爐、轉爐煙氣余熱回收加熱循環水，用于軋鋼工藝或供暖；

• 化工行業：裂解爐、反應釜高溫尾氣加熱導熱油或鍋爐補水，提升能源利用率；

• 電力與環保：垃圾焚燒爐、生物質鍋爐煙氣加熱給水，降低發電煤耗；

• 建材行業：水泥窯尾煙氣（300-400℃）加熱窯頭一次風或生產熱水，節能率達10%-15%。

選型與維護要點

選型關鍵因素

1. 煙氣參數：
   • 溫度＞800℃時優先選熱管式或合金材質翅片管；含塵量高（如＞30g/m3）選大管徑列管式或防磨翅片管；含硫量高（如SO?濃度＞500ppm）用316L不銹鋼或鈦材。
2. 水側需求：
   • 需高溫熱水（150-200℃）選翅片管式或熱管式；需蒸汽（壓力＞2.5MPa）選列管式或高壓熱管式。
3. 安裝與空間：
   • 模塊化設計（如熱管式可分層布置），適合狹小空間；需預留檢修通道（翅片管式需滿足管束抽出清洗需求）。

維護注意事項

• 定期清灰：每1-3個月用壓縮空氣或高壓水沖洗翅片（壓力≤0.6MPa，避免損壞翅片），含高塵煙氣需配套機械振打清灰；

• 水質處理：水側需軟化處理（硬度≤0.3mmol/L），防止結垢（水垢厚度每增加1mm，傳熱效率下降10%）；

• 腐蝕監測：定期檢查管板、管束腐蝕情況（如測厚），低溫段（煙氣出口側）需重點防護露點腐蝕（控制排煙溫度高于煙氣露點10-15℃）。

總結

高溫廢氣煙氣熱量換熱水換熱器通過翅片強化、熱管相變等技術，實現了高溫煙氣余熱的高效回收與水資源加熱，是工業節能與碳減排的核心設備。選型時需結合煙氣溫度、成分及水側需求，優先選擇熱管式（高溫高效）或翅片管式（經濟適配），并注重材質防腐與日常清灰維護，以確保長期穩定運行和最大化能源回收效益。
