高溫煙氣熱量回收器是一種通過熱交換技術回收工業高溫煙氣（如鍋爐、窯爐、冶金爐等排放的300-1000℃煙氣）中廢熱的節能設備，廣泛應用于電力、鋼鐵、化工、建材等行業，可將回收的熱量轉化為熱水、蒸汽或預熱空氣，實現能源再利用并降低排煙溫度，減少熱污染和碳排放。

核心原理與結構

• 工作原理：基于間壁式或熱管式換熱，高溫煙氣流經換熱元件（如翅片管、熱管、板式換熱器），將熱量傳遞給管內/板間的冷水、空氣等介質，煙氣溫度降低（通常從300-800℃降至100-200℃），介質吸熱升溫后用于生產工藝（如預熱助燃空氣、加熱原料）或供暖，實現余熱回收。
• 核心結構：

  • 換熱元件：常用翅片管（鋼鋁復合、不銹鋼螺旋翅片，換熱面積是光管的3-8倍）、熱管（利用工質相變傳熱，效率是傳統管殼式的2-3倍）或板式換熱器（波紋板片強化湍流，適用于中低溫煙氣）。

  • 殼體與流道：煙氣走殼程（管外）或管程，介質逆向流動以強化換熱；耐高溫殼體（碳鋼+隔熱層或不銹鋼），耐溫可達1000℃以上，部分機型設導流板減少流動死角。

  • 防腐設計：針對含硫煙氣（如燃煤鍋爐），采用不銹鋼（316L）、鈦材或陶瓷涂層，防止低溫露點腐蝕（排煙溫度需高于煙氣露點10-15℃，通常控制在120℃以上）。

主要類型與技術特點

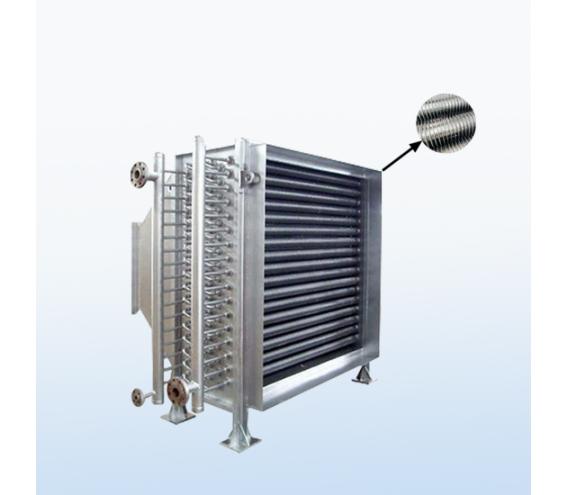

1. 翅片管式余熱回收器（氣-水/氣-氣換熱）

• 氣-水型：加熱冷水至50-150℃（用于鍋爐補水、生活熱水），采用不銹鋼翅片管或鋼鋁復合翅片管，防腐蝕、安裝方便（無需改動原設備），中小型鍋爐加裝后可節能4%-18%，投資回收期3-8個月。

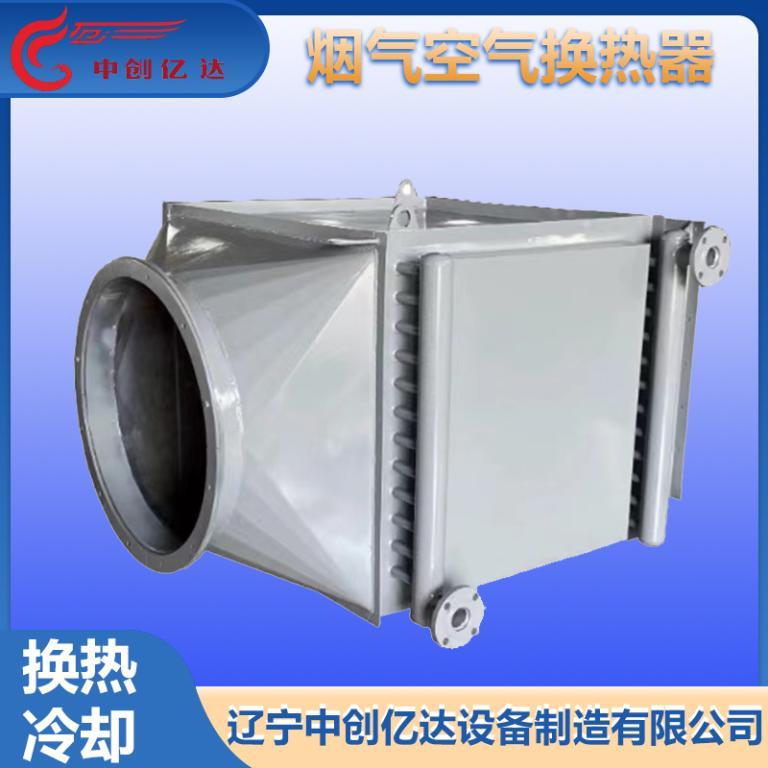

• 氣-氣型：預熱助燃空氣（提高燃燒效率）或干燥物料，煙氣走管內，空氣走管外，翅片間距5-10mm（防積灰），大型工業窯爐效率可提高10%以上，熱風溫度可達200-300℃。

2. 熱管式余熱回收器（高效低溫差換熱）

• 核心優勢：利用熱管內工質（如水、液態鈉）相變傳熱，低溫差下換熱效率高（傳熱系數可達10000W/m2·℃），冷熱端可分離安裝（便于防腐設計），適用于800℃以上高溫煙氣（如冶金窯爐），余熱回收率達60%-85%。
• 結構特點：熱管管束模塊化設計，單根熱管失效不影響整體運行，維護成本低，使用壽命可達10-15年。

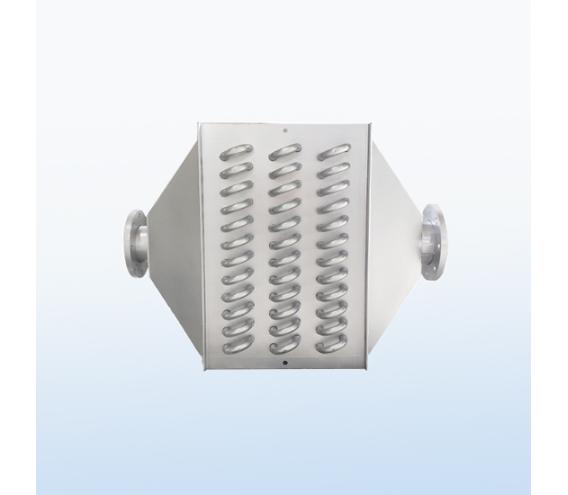

3. 板式煙氣換熱器（緊湊高效型）

• 適用場景：中低溫煙氣（200-400℃）、潔凈介質（如燃氣鍋爐排煙），采用波紋狀不銹鋼板片，傳熱系數是管殼式的2-3倍，占地面積小，適合空間受限場景（如小型化工廠余熱回收）。

性能優勢與關鍵參數

1. 高效節能：
   • 大型工業窯爐加裝后熱效率可提高10%以上，中小型鍋爐節能5%-10%，如10t/h燃氣鍋爐配套氣-水回收器，年節省天然氣約10萬m3，減排CO?約260噸。
2. 耐高溫與耐腐：
   • 常規機型耐受煙氣溫度300-600℃（碳鋼+翅片），高溫型（合金材質或陶瓷熱管）可達800-1200℃，適應含硫、含塵煙氣（如316L不銹鋼抗硫腐蝕，翅片間距≥8mm防堵灰）。
3. 安全可靠：

   • 無運動部件，運行穩定，通風阻力小（≤500Pa，不影響原設備排煙），部分機型帶旁通煙道，故障時可切換檢修，不中斷生產。

應用領域

• 電力行業：火電廠鍋爐尾部煙氣余熱回收，預熱鍋爐給水或空氣，提升發電效率；

• 冶金行業：高爐、轉爐煙氣余熱回收，加熱助燃空氣或生產蒸汽，降低焦比和燃料消耗；

• 化工與建材：轉化器煙氣、水泥窯尾煙氣回收熱量，用于工藝加熱或發電；

• 其他行業：印染定型機廢氣（200-300℃）回收加熱導熱油，食品烘干尾氣預熱新風等。

選型與維護要點

選型關鍵因素

• 煙氣參數：溫度（決定材質，如＞600℃選熱管或合金翅片管）、含塵量（高塵選大間距翅片+清灰裝置）、含硫量（高硫選不銹鋼或鈦材）；
• 回收用途：加熱水選氣-水型，預熱空氣選氣-氣型，高溫差（＞300℃）選熱管式，中小溫差選翅片管式；
• 經濟性：根據煙氣流量、溫度差計算回收熱量，確保投資回收期≤2年（如燃氣鍋爐通常6-8個月回本）。

維護注意事項

• 防積灰與腐蝕：定期用壓縮空氣吹掃翅片或水力沖洗（每1-3個月），控制排煙溫度高于露點（燃煤鍋爐≥130℃，燃氣鍋爐≥100℃），避免低溫腐蝕；

• 泄漏檢測：檢查換熱管與管板焊接處（如肥皂水檢漏），熱管式需監測熱管工作狀態（溫度分布均勻性）；

• 清灰裝置：含高塵煙氣（如水泥廠窯尾）需配套機械振打或聲波清灰裝置，防止翅片堵塞導致效率下降（堵灰1mm，效率降低10%）。

總結

高溫煙氣熱量回收器通過高效換熱元件（翅片管、熱管）和耐腐設計，實現了高溫煙氣余熱的資源化利用，是工業節能減排的核心設備。選型時需結合煙氣特性、回收用途及經濟性，優先選擇熱管式（高溫高效）或翅片管式（經濟適配），并注重日常清灰與防腐維護，以確保長期穩定運行和最大化能源回收效益。
