高溫空氣冷卻器余熱回收器是一種針對高溫空氣（如工業爐窯尾氣、燃氣輪機排氣等）進行熱量回收與冷卻的專用設備，通過將高溫空氣中的廢熱傳遞給冷水、空氣等介質實現能源再利用，同時降低排氣溫度、減少熱污染，廣泛應用于冶金、化工、電力、機械加工等領域。

核心結構與工作原理

• 基本結構：

  • 換熱元件：多采用翅片管（如鋼鋁復合翅片管、不銹鋼螺旋翅片管）或熱管，以增大空氣側換熱面積（翅片管換熱面積是光管的3-8倍），提升傳熱效率。
  • 殼體與流道：空氣走殼程（管外），冷卻介質（水或空氣）走管程（管內），通過逆向流動強化換熱；部分機型設導流板或折流桿，減少空氣流動死角。
  • 材質適配：高溫耐受型（≤600℃）選用鎳基合金或陶瓷涂層管束；耐腐蝕場景（含硫空氣）用316L不銹鋼或鈦材，延長使用壽命（可達10-15年）。

• 工作流程：
  高溫空氣（如300-800℃工業廢氣）進入冷卻器，通過翅片管將熱量傳遞給管內流動的冷卻水或冷空氣，空氣溫度降至100-200℃后排空；被加熱的介質（如熱水升溫至80-150℃，熱風升溫至200-300℃）可用于工藝加熱、供暖或發電，實現余熱回收。

主要類型與技術特點

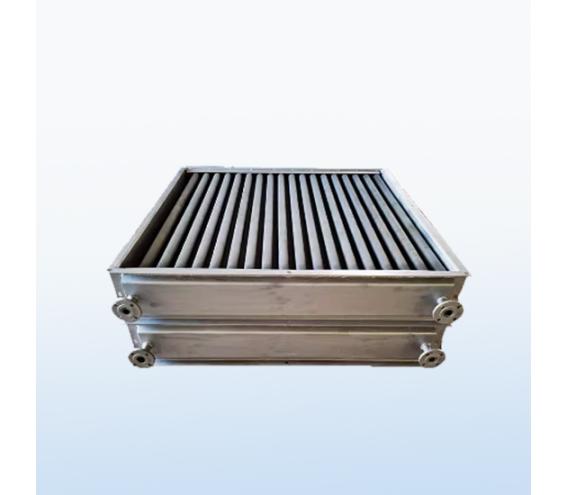

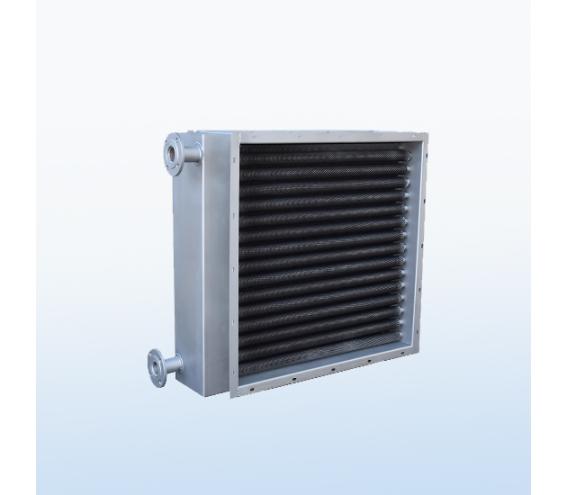

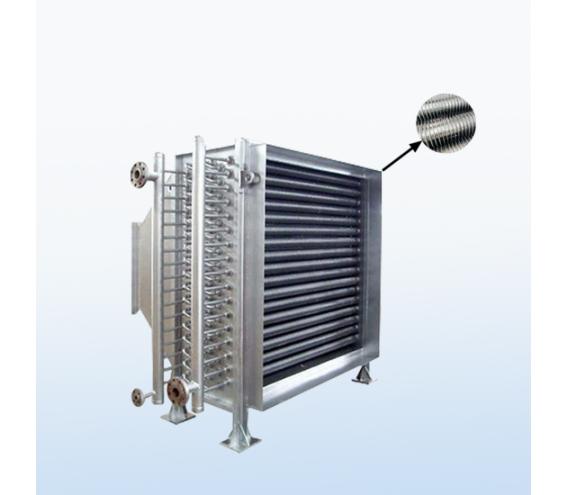

1. 翅片管式空氣冷卻器（常規型）

• 特點：采用高頻焊翅片管（翅片與基管熔合為一體，熱阻小），空氣側傳熱系數達60-120W/(m2·℃)，工作壓力≤2.5MPa，適應空氣溫度≤400℃。
• 優勢：結構簡單、成本低，維護方便（可在線吹掃翅片灰塵），如某鋼鐵廠軋鋼加熱爐尾氣冷卻器（入口空氣550℃，出口180℃），回收熱量用于預熱助燃空氣，節能率達12%。

2. 熱管式余熱回收器（高效型）

• 核心技術：熱管內充有工質（如導熱油、水），高溫空氣加熱熱管蒸發段，工質汽化后在冷凝段放熱，熱量通過熱管快速傳遞至冷卻介質，傳熱系數是傳統翅片管的2-3倍。
• 特點：
  • 耐高溫：可處理800℃以上高溫空氣（如陶瓷熱管耐溫1200℃）；
  • 防腐蝕：冷熱流體完全隔離，一側介質泄漏不污染另一側；
  • 靈活布置：分離式設計允許熱源與冷源遠距離換熱（如窯爐尾氣與車間供暖系統分離安裝）。

3. 渦流熱膜空氣冷卻器（抗結垢型）

• 創新設計：換熱管內壁設渦流發生器，冷卻水流過時形成強烈湍流，沖刷管壁防止結垢；空氣側采用大間距翅片（4-6mm），減少粉塵堵塞。

• 適用場景：含塵高溫空氣（如水泥廠回轉窯尾氣，含塵濃度≤30g/m3），清灰周期延長至6個月以上，換熱效率保持率超90%。

性能優勢與關鍵參數

1. 高效節能：
   • 余熱回收率可達60%-85%，如某化工企業將450℃反應尾氣冷卻至150℃，回收熱量用于加熱工藝水，年節省天然氣30萬m3，投資回收期約8個月。
2. 耐高溫與耐高壓：
   • 常規機型耐受空氣溫度≤600℃、壓力≤1.0MPa；特殊設計（如合金材質+耐壓殼體）可適應800℃以上高溫、3.0MPa高壓環境（如航空發動機試車臺尾氣冷卻）。
3. 結構緊湊與低阻力：

   • 采用緊湊式翅片管排列，占地僅為傳統管殼式的1/3；空氣側阻力≤500Pa，不增加原系統引風機負荷（如某電廠引風機功率增加≤3%）。

典型應用場景

• 冶金行業：
  • 高爐熱風爐煙氣冷卻（300-400℃→150℃），回收熱量預熱助燃空氣，降低焦比；軋鋼加熱爐尾氣冷卻，加熱軋制油或鍋爐補水。
• 電力與能源：
  • 燃氣輪機排氣冷卻（500-600℃→200℃），余熱用于聯合循環發電或區域供暖；生物質鍋爐煙道氣冷卻，回收熱量產生蒸汽。
• 化工與機械：
  • 催化裂化裝置再生器煙氣冷卻（700℃→300℃），加熱導熱油用于反應釜；柴油機尾氣冷卻，回收熱量加熱循環水。
• 環保領域：

  • 垃圾焚燒爐高溫煙氣冷卻（800℃→250℃），避免后續設備高溫損壞，同時回收熱量發電。

選型與維護要點

選型關鍵指標

• 空氣參數：溫度（決定材質，如＞400℃選合金翅片管）、含塵量（高塵選大間距翅片+自清灰結構）、流量（計算換熱面積，如某機型換熱量=1.163×流量×溫差）。
• 冷卻介質：
  • 用水冷卻選翅片管式或熱管式（出水溫度可達90-150℃）；用空氣冷卻選空冷器（適合缺水地區，如西北油田）。
• 阻力與能耗：優先選擇空氣側阻力＜300Pa的機型，避免增加引風機電耗；高溫差（＞300℃）時采用多級冷卻（如先熱管冷卻至400℃，再翅片管冷卻至150℃）。

運行維護注意事項

1. 防結垢與清灰：
   • 空氣側每1-3個月用壓縮空氣或高壓水沖洗翅片（壓力≤0.6MPa，避免損壞翅片）；水側每年化學清洗（檸檬酸或溶液，去除水垢）。
2. 熱應力控制：
   • 啟動時先通冷卻介質，再通入高溫空氣；停機時先停熱源，待溫度降至100℃以下再停冷卻介質，防止管束熱脹冷縮開裂。
3. 泄漏檢測：

   • 定期檢查管板與管束焊接處（如肥皂水檢漏），熱管式需監測熱管工作狀態（溫度分布均勻性），發現單根失效及時更換。

總結

高溫空氣冷卻器余熱回收器通過高效換熱元件（翅片管、熱管）與結構優化，實現了高溫空氣的冷卻與余熱回收雙重功能，是工業節能與環保的關鍵設備。選型時需結合空氣溫度、含塵量及冷卻介質需求，優先選擇抗結垢、低阻力的機型，并注重日常清灰與熱應力管理，以確保長期穩定運行和最大化能源回收效益。
