熱水采暖換熱機組是集成換熱器、循環泵、控制系統及管路閥門于一體的模塊化供暖設備，通過水-水或汽-水換熱原理，將高溫熱源（如市政熱力、鍋爐熱水）轉化為適合室內采暖的低溫熱水（通常70/50℃或60/50℃），廣泛應用于住宅、辦公樓、商場等集中供暖系統，具有高效節能、自動化程度高、安裝便捷等特點。

核心組成與工作原理

1. 主要部件

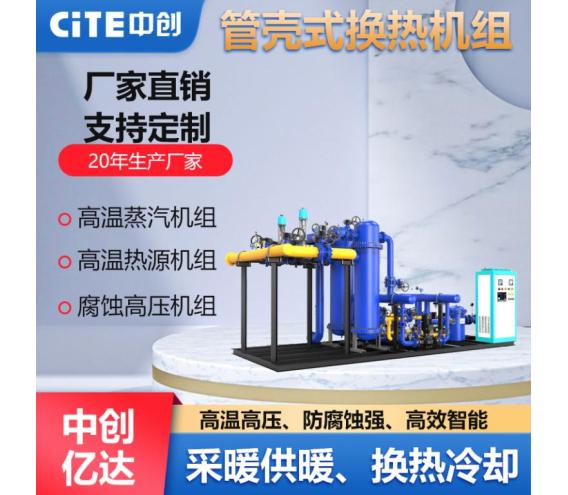

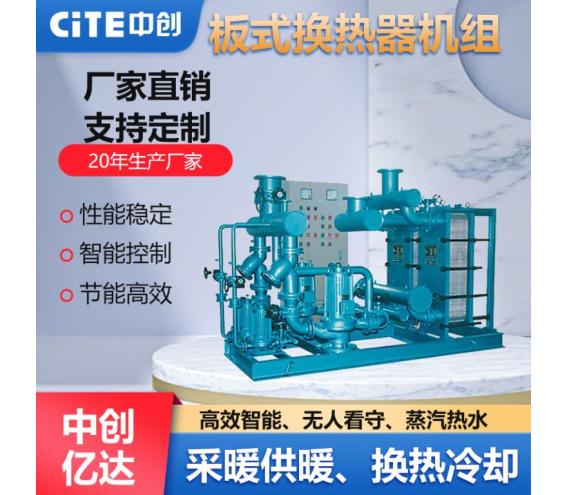

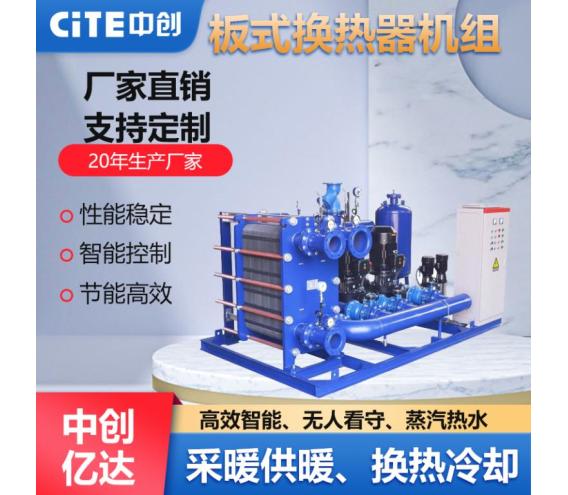

• 換熱器：核心換熱元件，多采用板式換熱器（傳熱系數高，占地面小）或管殼式換熱器（耐高壓、抗結垢），一次側接入高溫熱水（如95/70℃），二次側輸出采暖熱水，換熱效率可達90%-95%。
• 循環泵組：通常配置2臺（一用一備），采用變頻控制，根據二次側供回水壓差或流量自動調節轉速，實現變流量運行（節能15%-30%），揚程范圍22-36mH?O，適配不同建筑高度和管網阻力。
• 補水泵與定壓裝置：變頻補水泵根據二次側回水壓力自動補水，維持系統恒壓（壓力偏差可設定，防止頻繁啟停），部分機組配備膨脹罐或氮氣定壓，確保系統穩定。
• 控制系統：以PLC或觸摸屏為核心，集成溫度、壓力、流量傳感器，實現以下功能：
  • 溫度控制：根據室外溫度自動調節二次側供水溫度（如室外-5℃時供水65℃，0℃時供水55℃），兼顧舒適度與節能；
  • 保護功能：超溫報警（供水溫度＞80℃）、超壓泄壓、水泵過載保護、電源缺相保護等；
  • 遠程監控：支持485通訊或物聯網模塊，可接入中央監控系統，實時上傳運行數據（如供回水溫度、熱量計量）。

2. 工作流程

• 水-水換熱：一次側高溫熱水（如市政熱力網110/70℃）進入換熱器，與二次側回水（50℃）進行熱交換，二次水升溫至70℃后由循環泵輸送至用戶末端（暖氣片、地暖），放熱后（50℃）返回機組循環；

• 汽-水換熱：蒸汽（如0.4MPa飽和蒸汽）進入換熱器冷凝放熱，加熱二次水至目標溫度，凝結水經疏水閥回收或排放，適用于自備鍋爐熱源場景。

主要類型與技術特點

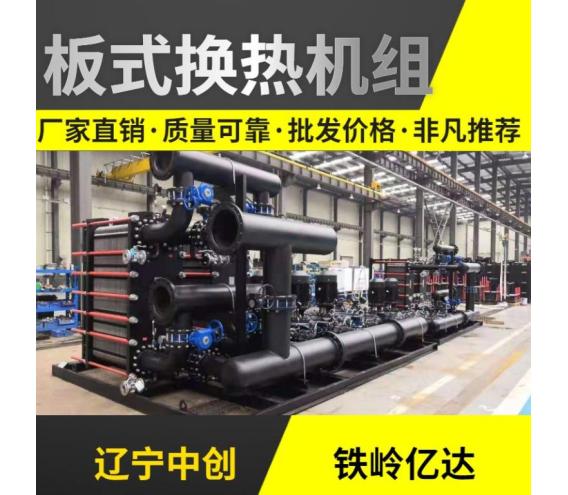

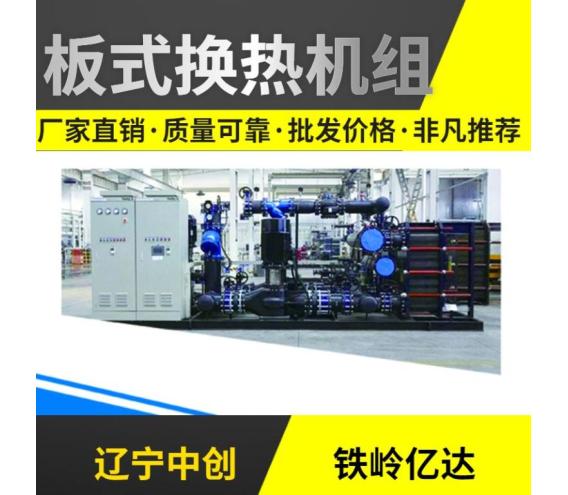

1. 整體式模塊化機組（常用）

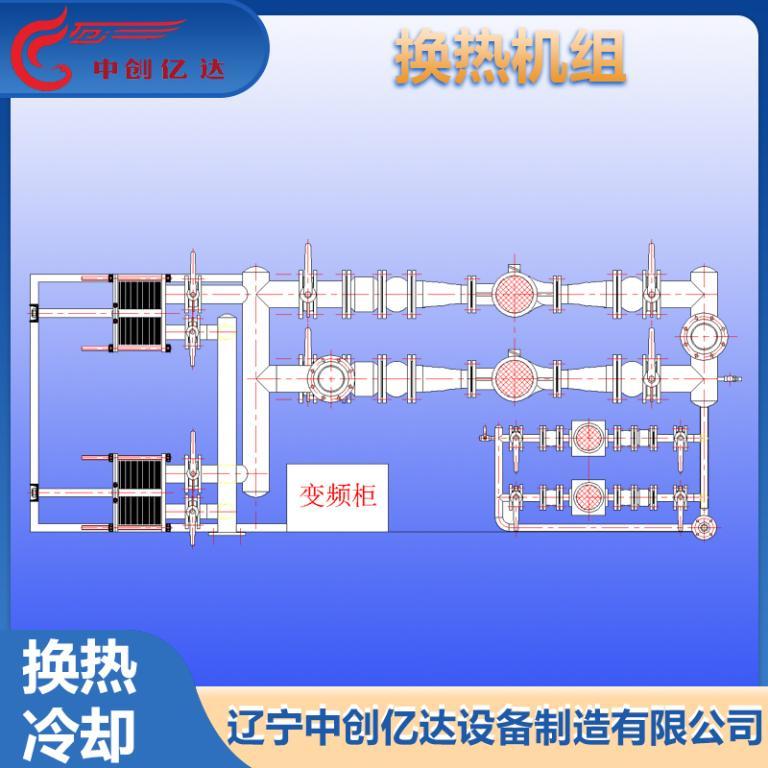

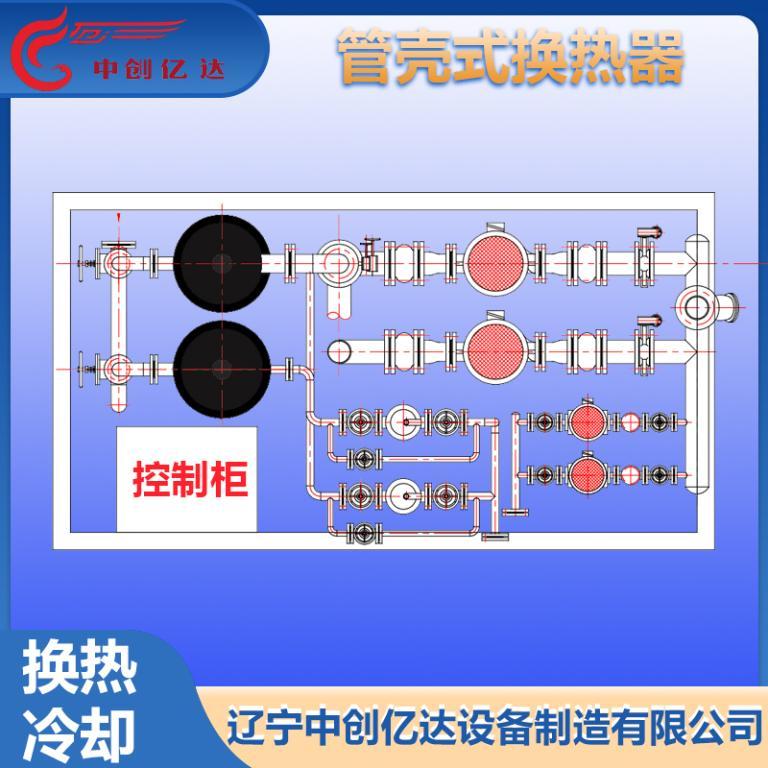

• 特點：所有部件集成于鋼制底座，工廠預裝調試，現場僅需連接一次側、二次側及電源接口，安裝周期縮短50%（如3000㎡供暖機組2天內可投運）。
• 優勢：結構緊湊（占地僅2-5㎡）、噪音低（水泵加裝減震裝置，≤65dB）、維護方便（部件集中布置，預留檢修空間）。

2. 智能變頻機組

• 核心技術：循環泵與補水泵均采用變頻控制，二次側供回水壓差閉環調節（如設定壓差0.05MPa），實現“按需供熱”；配備室外溫度傳感器，動態調整供水溫度曲線（如德國西門子溫控算法）。
• 節能效果：相比定頻機組，運行電費降低20%-40%，尤其適合負荷波動大的商業建筑（如商場、辦公樓）。

3. 高效節能型機組（帶余熱回收）

• 配置：增加煙氣余熱回收換熱器（如燃氣鍋爐排煙溫度從180℃降至80℃），或凝結水余熱利用裝置（汽水換熱時回收凝結水熱量），系統綜合能效提升5%-10%。

性能參數與選型要點

關鍵參數

• 熱負荷：根據供暖面積計算（北方地區按60-80W/㎡，如1萬㎡需600-800kW），機組設計熱負荷需預留10%-20%余量（應對極端天氣）；
• 一次側參數：高溫水溫度95-130℃、壓力0.6-1.6MPa；蒸汽壓力0.2-1.0MPa；
• 二次側參數：供水溫度50-80℃（地暖50/40℃，暖氣片70/50℃），供回水壓差0.03-0.08MPa。

選型注意事項

1. 熱源類型：市政熱力網選水-水換熱機組；自備蒸汽鍋爐選汽-水換熱機組（需含凝結水回收裝置）；

2. 建筑特性：高層建筑需校核循環泵揚程（考慮靜水壓力疊加，避免超壓），可分區分壓設置機組；

3. 水質要求：二次側水質硬度≤0.3mmol/L，否則需加裝水處理設備（軟化水或電子除垢儀），防止換熱器結垢；

4. 自動化需求：無人值守場景需選帶遠程監控、自動報警功能的智能機組（如故障時發送短信至管理人員手機）。

應用場景與典型案例

• 住宅社區：北方某小區采用2臺1500kW水-水換熱機組，帶5萬㎡供暖，二次側供水70℃，循環泵變頻運行，冬季運行電費較定頻系統節省25%；

• 商業建筑：某商場選用智能變頻機組，根據人流和室外溫度動態調節負荷，過渡季節（春秋）熱負荷降低40%時，機組自動切換為小泵運行，節能效果顯著；

• 工業廠區：利用生產余熱（如空壓機高溫冷卻水）通過換熱機組供暖，實現能源梯級利用，年節約標準煤數百噸。

安裝與維護要點

安裝規范

• 基礎要求：混凝土基礎需平整，承重≥機組重量1.5倍，加裝減震墊減少振動噪音；
• 管路連接：一次側、二次側進出水管需設閥門、過濾器（Y型過濾器，濾網精度≥80目），蒸汽入口設減壓閥和汽水分離器；
• 電氣接線：控制柜需接地（接地電阻≤4Ω），動力線與信號線分開敷設，避免干擾。

日常維護

• 定期檢查：每周清理過濾器濾網，每月檢查水泵密封（無滴漏）、壓力表讀數（二次側壓力穩定）；

• 季節性保養：供暖季前沖洗換熱器（板式可拆洗，管殼式用化學清洗），停暖后排空機組內積水（防止凍裂），更換老化密封墊片（如板式換熱器EPDM墊片）；

• 故障處理：循環泵噪音大時檢查葉輪是否氣蝕或異物堵塞；供水溫度偏低可能是換熱器結垢或一次側流量不足，需清洗或調節一次側閥門。

總結

熱水采暖換熱機組通過集成化、智能化設計，實現了供暖系統的高效、穩定運行，是替代傳統分散鍋爐房的理想選擇。選型時需結合熱源條件、建筑負荷及節能需求，優先選擇變頻控制、模塊化結構的機組，并注重水質處理與定期維護，以確保15-20年的使用壽命和長期節能效益。
