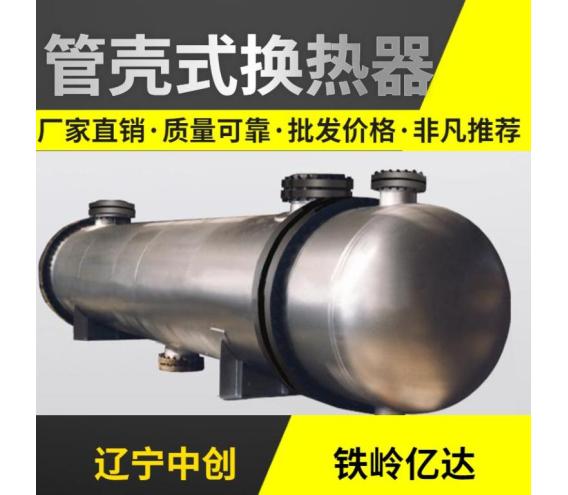

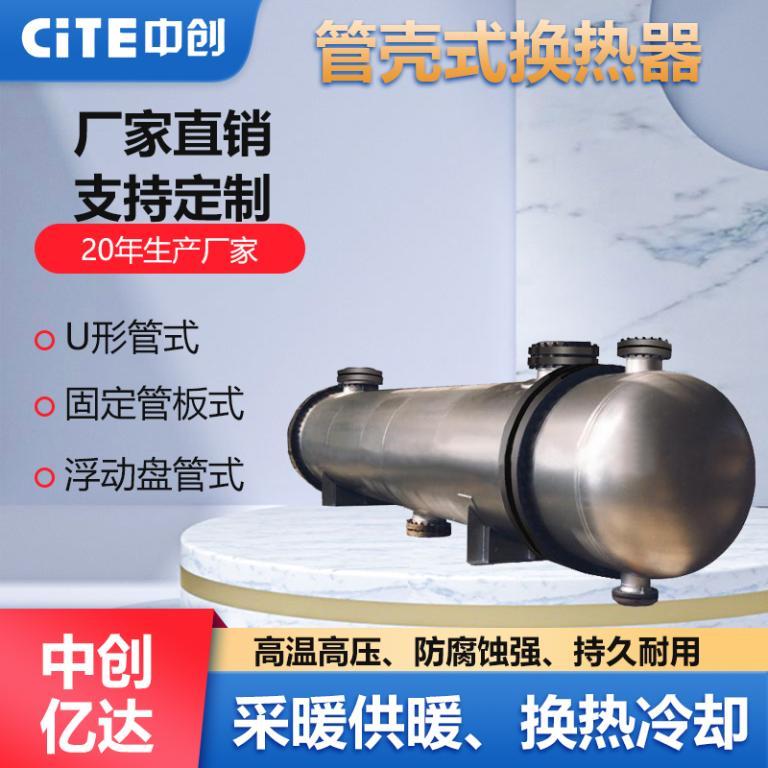

高溫空氣油水管殼式換熱器是一種以管殼式結構為基礎，專門用于高溫空氣與油水介質間熱量交換的工業設備，廣泛應用于冶金、化工、機械加工等領域的余熱回收、工藝加熱或冷卻環節。其核心特點是耐高溫、耐高壓、抗結垢，能在極端工況下實現高效熱傳遞。

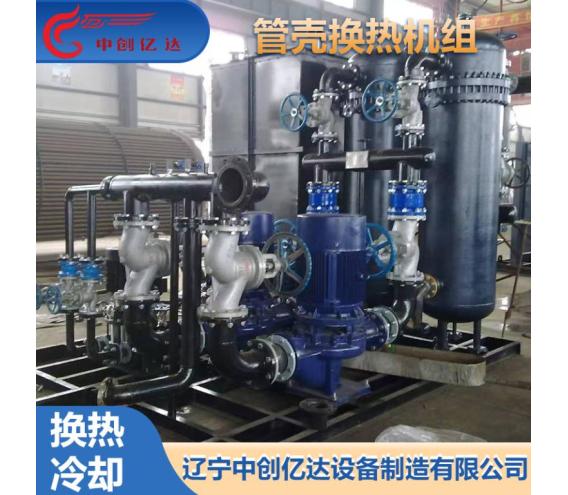

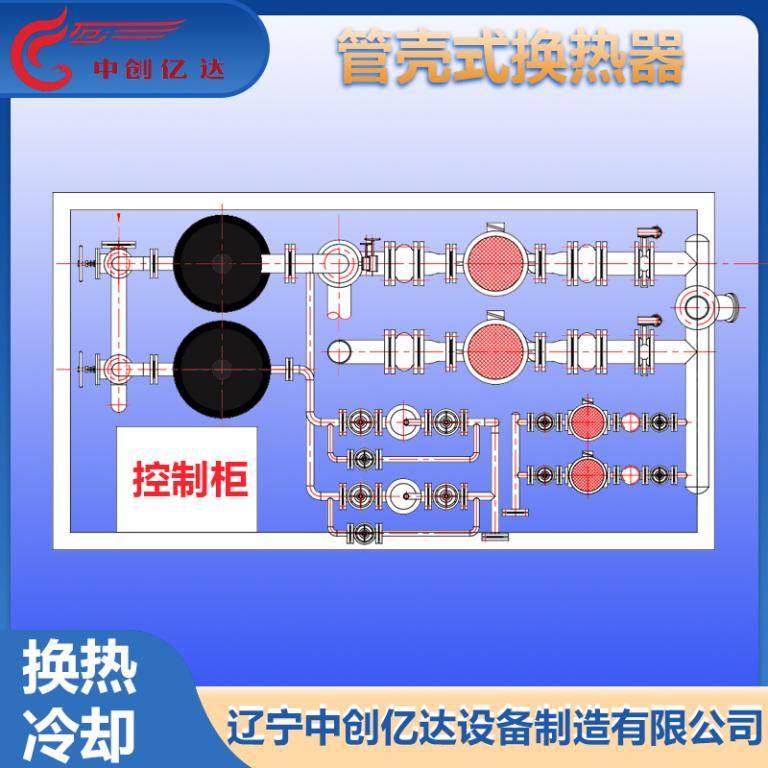

核心結構與工作原理

• 結構組成：

  • 殼體：多為碳鋼或不銹鋼材質，耐壓可達6.0MPa（如大連北方意達BEM型號），內壁設導流板減少流體沖擊，適應高溫空氣（≤500℃）或熱油（≤350℃）的苛刻環境。
  • 管束：換熱管采用翅片管（如鋼鋁復合翅片管，換熱面積是光管的3-5倍）或渦流熱膜管（傳熱系數最高達10000W/m2·℃），空氣走殼程（管外），油水走管程（管內），通過間壁式換熱實現熱量傳遞。
  • 補償結構：當空氣與油水溫度差超過50℃時，采用浮頭式或U型管式設計消除熱應力（如浮頭式管束可自由伸縮，避免管子彎曲斷裂）。

• 工作原理：高溫空氣（如工業爐窯尾氣）從殼程流入，沖刷翅片管外壁釋放熱量；管程內的冷水或冷油吸收熱量后升溫（如將30℃冷水加熱至150℃，或冷卻300℃熱油至180℃），實現余熱回收或工藝控溫。

關鍵類型與技術特性

1. 翅片管殼式換熱器（空氣側強化傳熱）

• 特點：管外加裝高頻焊翅片（翅片間距2-5mm），增大空氣側換熱面積，解決空氣導熱系數低的問題（空氣側傳熱系數提升至60-120W/m2·℃）。
• 應用場景：高溫空氣余熱回收（如軋鋼加熱爐煙氣加熱軋制油），單臺換熱量可達10-5000kW，空氣流速10-20m/s以強化湍流。

2. 渦流熱膜油冷卻器（油水側防結垢）

• 特點：采用渦流熱膜換熱管，通過流體誘導形成交替漩渦流，強力沖刷管內壁，防結垢能力比普通管殼式提升3倍，耐高溫（400℃）、高壓（2.5MPa），適用于含雜質的油水介質（如液壓油冷卻）。
• 優勢：無需折流板，避免流體繞流導致的換熱系數下降，熱效率比傳統管殼式高20%-30%。

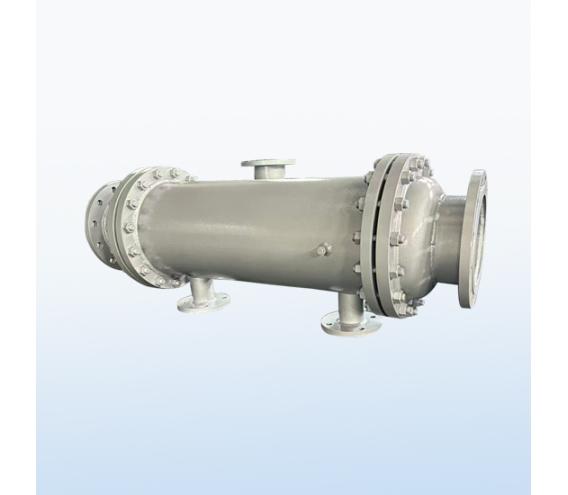

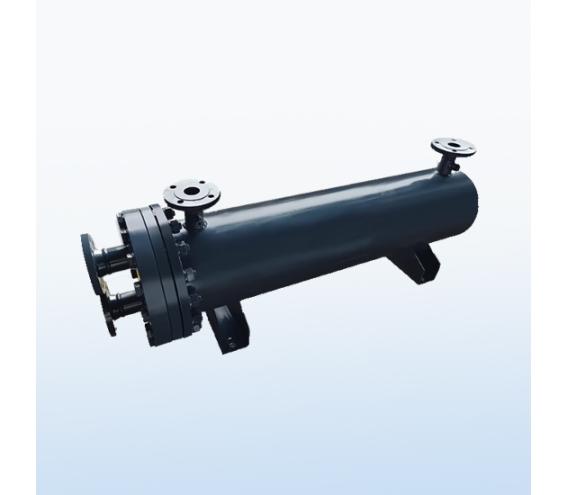

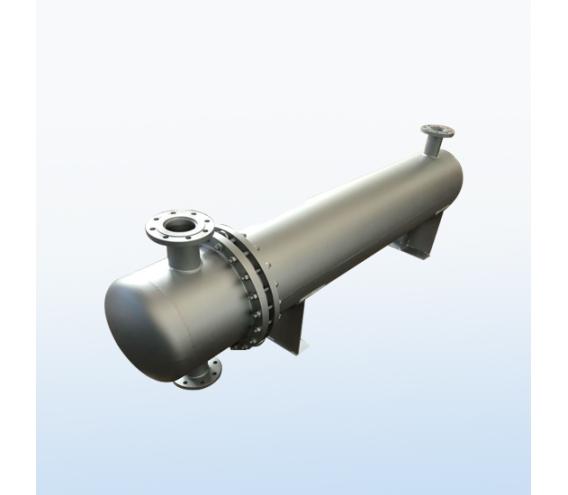

3. 浮頭式油水換熱器（高溫差工況）

• 特點：管束一端可自由浮動，完全消除熱應力（如空氣350℃、油80℃時溫差270℃），管束可整體抽出清洗，適合油類介質易結焦的場景（如柴油機潤滑油冷卻）。

性能優勢與技術參數

1. 耐高溫高壓：工作溫度范圍-50℃~500℃（特殊材質可達800℃），設計壓力最高6.0MPa（如大連北方意達油水管殼式換熱器），滿足工業窯爐、燃?xì)廨啓C(jī)等高溫環境需求。

2. 高效節能：傳熱系數6000-8000W/m2·℃（渦流熱膜型），比普通管殼式高50%以上，如用于玻璃窯余熱回收時，節能率可達15%-25%。

3. 抗結垢與腐蝕：全不銹鋼材質（304/316L）或鈦材（含硫空氣場景）使用壽命超20年；渦流結構減少雜質沉積，清垢周期延長至1-2年（傳統管殼式為3-6個月）。

4. 結構緊湊：采用螺旋翅片或U型管設計，占地僅為板式換熱器的1/2，適合空間受限的工業現場。

典型應用場景

• 冶金行業：高爐熱風爐高溫空氣（300-400℃）加熱軋制油，或冷卻淬火油（將280℃淬火油冷卻至80℃循環使用）。

• 機械加工：液壓系統油冷卻（如注塑機液壓油降溫， inlet 60℃→outlet 40℃，單臺換熱量50kW）。

• 化工領域：反應釜高溫尾氣（250℃）加熱導熱油，或冷卻合成反應后的高溫油相物料。

• 能源回收：燃?xì)廨啓C(jī)排氣（450℃）加熱鍋爐給水，提升電廠熱效率。

選型與維護要點

選型關鍵參數

• 介質特性：空氣含塵量高時選大間距翅片（≥4mm）防堵塞；油類粘度高時（如重油）選大口徑管程（DN50以上）降低流速阻力。
• 溫度與壓力：高溫差（＞100℃）選浮頭式或U型管式；高壓場景（＞4.0MPa）選固定管板式+厚壁殼體。
• 材質匹配：含硫空氣用鈦材或哈氏合金；海水冷卻油時用雙相不銹鋼（2205材質）。

維護注意事項

1. 定期清洗：空氣側用壓縮空氣吹掃翅片灰塵（每3個月）；管程油側用蒸汽或化學清洗（檸檬酸溶液）去除結焦（每年1次）。

2. 熱應力防護：啟動時先通低溫介質（如先通冷水/冷油，再通高溫空氣），避免驟熱變形；停機時緩慢降溫，防止殼體與管束收縮不均。

3. 泄漏檢測：采用氦質譜檢漏或壓力測試，重點檢查管板與管子焊接處（浮頭式需檢查浮頭密封墊片老化情況）。

對比傳統換熱器的優勢

總結

高溫空氣油水管殼式換熱器通過結構優化（翅片強化、熱補償設計）和材質升級，實現了高溫、高壓、多介質場景下的高效換熱，是工業節能與工藝控溫的核心設備。選型時需結合介質特性、溫差壓力及維護需求，優先選擇浮頭式或渦流熱膜型以平衡效率與可靠性，運行中注重定期清洗與熱應力管理，可確保20年以上的穩定使用壽命。
