蒸汽熱水板式換熱器是一種高效換熱設備，通過金屬波紋板片間的薄流道實現蒸汽與冷水的熱量交換，廣泛應用于供暖、熱水供應、工業加熱等場景，具有換熱效率高（可達90%-95%）、結構緊湊、占地小等優勢。

核心原理與結構

• 工作原理：高溫蒸汽（熱媒）與冷水（冷媒）在板片兩側逆向流動，通過板片熱傳導實現熱量傳遞，蒸汽冷凝放熱后形成凝結水排出，冷水吸熱升溫至目標溫度（如50-80℃生活熱水）。
• 核心結構：

  • 板片：多為304/316L不銹鋼材質，表面壓制成人字形或波紋狀，增強湍流效果（傳熱系數是管殼式的3-5倍），單臺板片數量可定制（10-200片），適配不同換熱量需求。

  • 密封墊片：采用高溫橡膠（乙丙橡膠、氟橡膠），耐溫-20℃~200℃，雙重密封設計（中間設泄漏區），防止蒸汽與水摻混，墊片壽命可達3-5年。

  • 框架：由固定壓緊板、活動壓緊板及夾緊螺栓組成，支持拆卸清洗（可拆式結構），維護便捷。

主要類型與技術特點

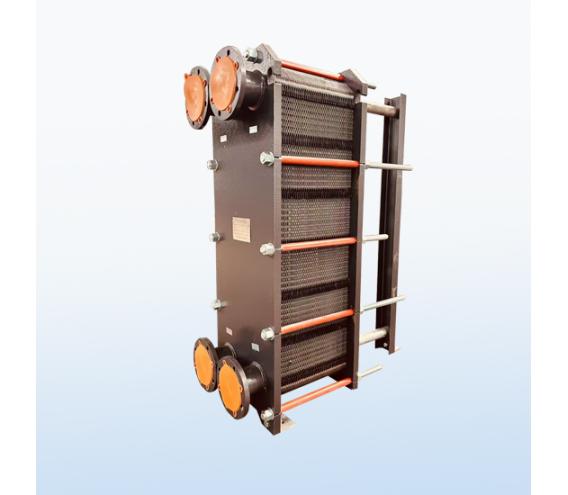

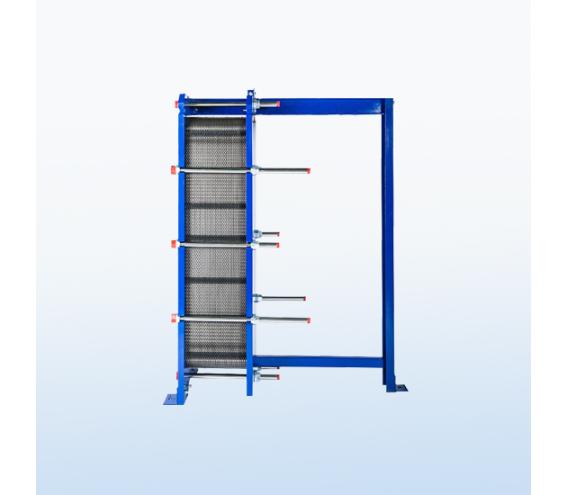

1. 可拆式板式換熱器（常用）

• 特點：板片與墊片可拆卸更換，適合水質較好、需定期清洗的場景（如酒店生活熱水），單臺換熱量范圍0.5-50MW，工作壓力≤2.5MPa，蒸汽溫度≤180℃。
• 優勢：組裝靈活（增減板片調整換熱量）、占地僅為管殼式的1/3，如湖北艾爾杰ARJ系列可拆式換熱器，用于熱水工程時造價較管殼式低20%-30%。

2. 全焊接板式換熱器

• 特點：板片間激光焊接密封，無橡膠墊片，耐高壓（≤4.0MPa）、耐高溫（蒸汽溫度可達300℃），適合高溫高壓或腐蝕性工況（如化工、電廠）。
• 優勢：抗結垢（光滑板片表面）、壽命長（15年以上），如上海某廠家全焊式換熱器，采用特種不銹鋼板片，用于蒸汽加熱工藝水時傳熱系數達5000-8000W/(m2·℃)。

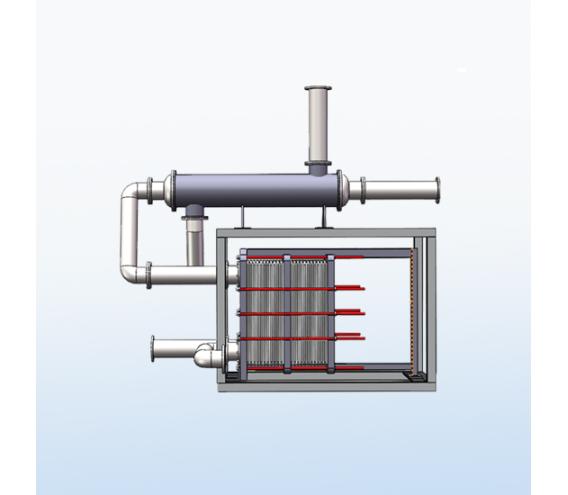

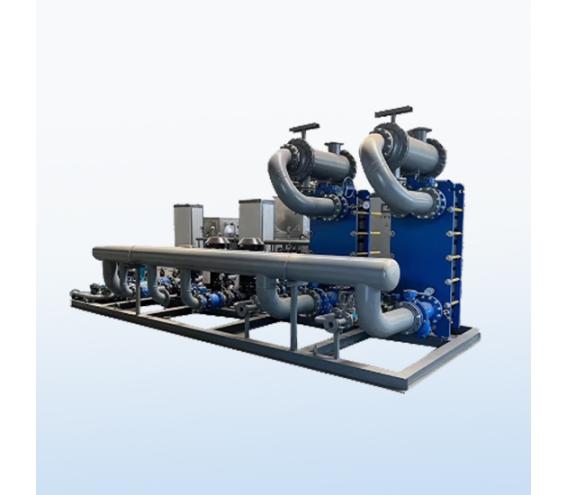

3. 汽水-水水復合換熱器

• 結構：串聯列管式減溫器與板式換熱器，高溫蒸汽先經列管降溫降壓（≤150℃），再進入板式換熱，克服板式不耐高溫的缺點，適合蒸汽溫度波動大的場景（如工業鍋爐蒸汽利用）。

關鍵性能參數與選型

• 核心參數：
  • 換熱量：根據熱水需求量計算（如1噸/小時熱水升溫50℃，需換熱量約58kW）；
  • 蒸汽參數：飽和蒸汽壓力0.3-1.6MPa（對應溫度133-201℃），過熱蒸汽需先減溫；
  • 流速與阻力：冷水流速1-3m/s，蒸汽流速20-30m/s，總阻力≤0.1MPa（避免影響系統循環）。
• 選型要點：

  • 水質：硬水地區需配套軟水設備，防止板片結垢（結垢厚度每增加1mm，效率下降10%）；

  • 材質：生活熱水選304不銹鋼，海水或腐蝕性介質選316L或鈦板（如青島康景輝KJH-QS-1371耐高溫型，鈦板耐海水腐蝕）；

  • 安全：蒸汽入口設減壓閥、安全閥，出口設疏水閥（排除凝結水，避免水錘）。

應用場景

1. 供暖與生活熱水：
   • 小區集中供暖（蒸汽-水換熱，單臺帶5萬㎡面積）、酒店/醫院熱水供應（蒸汽加熱冷水至55℃，日產熱水100-1000噸）。
2. 工業加熱：
   • 食品加工（牛奶殺菌冷卻，如板式換熱器+熱水噴入器組成殺菌機組）、制藥（反應物料控溫）、冶金（廢水余熱回收）。
3. 特殊領域：

   • 海水養殖（鈦材板片防海水腐蝕）、泳池加熱（雙騰暖通可拆卸式換熱器，熱損失≤5%）、電廠余熱利用（回收汽輪機排汽加熱循環水）。

運行維護與注意事項

1. 防結垢與清洗：
   • 每3-6個月拆洗板片（用檸檬酸或弱酸溶液循環清洗），結垢嚴重時可用高壓水槍沖洗；水質差時加裝電子除垢儀。
2. 安全操作：
   • 啟動時先通冷水、后通蒸汽（防止干燒損壞墊片）；停機時先關蒸汽、后關冷水，排空換熱器內積水（冬季防凍裂）。
3. 故障處理：

   • 若出現泄漏，檢查墊片是否老化（更換同型號墊片）或板片是否變形（壓力測試查漏點）；換熱效率下降時，排查板片堵塞或蒸汽帶水問題。

對比優勢（與管殼式換熱器）

總結

蒸汽熱水板式換熱器憑借高效、緊湊、靈活的特點，已成為替代傳統管殼式的主流設備，尤其適合對節能與空間要求高的場景。選型時需結合蒸汽參數、水質、維護需求，優先選擇可拆式（維護便捷）或全焊式（耐高溫高壓），并配套疏水、過濾等輔助設備，以確保長期穩定運行。
