鍋爐煙氣余熱熱量回收器是一種通過換熱技術回收鍋爐排放煙氣中余熱的節能設備，能將煙氣中的顯熱和潛熱轉化為可利用的熱能（如加熱水或空氣），從而提高鍋爐熱效率、降低能源消耗并減少污染物排放，廣泛應用于燃氣、燃油、燃煤等各類鍋爐系統。

一、核心功能與工作原理

1. 主要作用

• 節能降耗：回收煙氣中浪費的熱量（占鍋爐總能耗的15%~25%），降低燃料消耗，使鍋爐熱效率提升5%~15%（如燃氣鍋爐效率可從90%提高至105%以上，含冷凝潛熱回收）。
• 環保減排：降低排煙溫度（從120~250℃降至40~80℃），減少CO?、NOx等溫室氣體排放，同時回收煙氣中的水蒸氣冷凝水（1Nm3天然氣燃燒可產生1.66kg冷凝水），降低大氣污染。

2. 工作原理

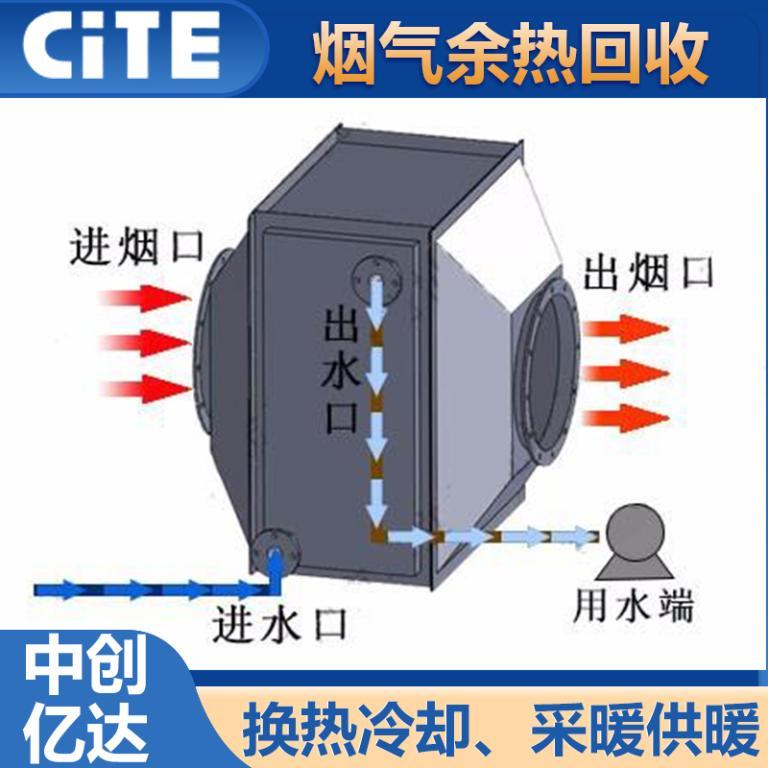

基于熱交換原理，高溫煙氣流經回收器內的換熱元件（如翅片管、熱管、板式換熱器），通過導熱或?qū)α鲗崃總鬟f給管內/板間的介質（水或空氣），使介質升溫后用于鍋爐補水、生活熱水、助燃空氣預熱等，煙氣則降溫后排放。

• 顯熱回收：回收煙氣中高溫氣體的熱量（如將180℃煙氣降至100℃）。

• 潛熱回收（冷凝式）：通過降低煙氣溫度至露點以下（≤55℃），使水蒸氣凝結釋放潛熱（占天然氣燃燒總熱量的11%），進一步提升節能效果。

二、主要類型與結構特點

根據回收介質和換熱方式，可分為以下兩類：

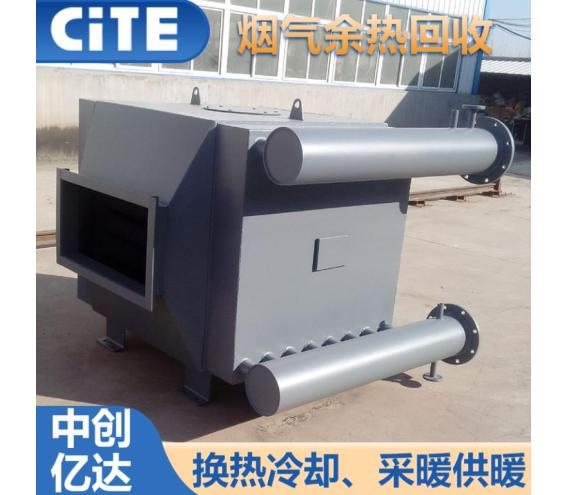

1. 氣-水余熱回收器（加熱水/蒸汽）

• 應用場景：加熱鍋爐補水、生活熱水或生產用熱水。

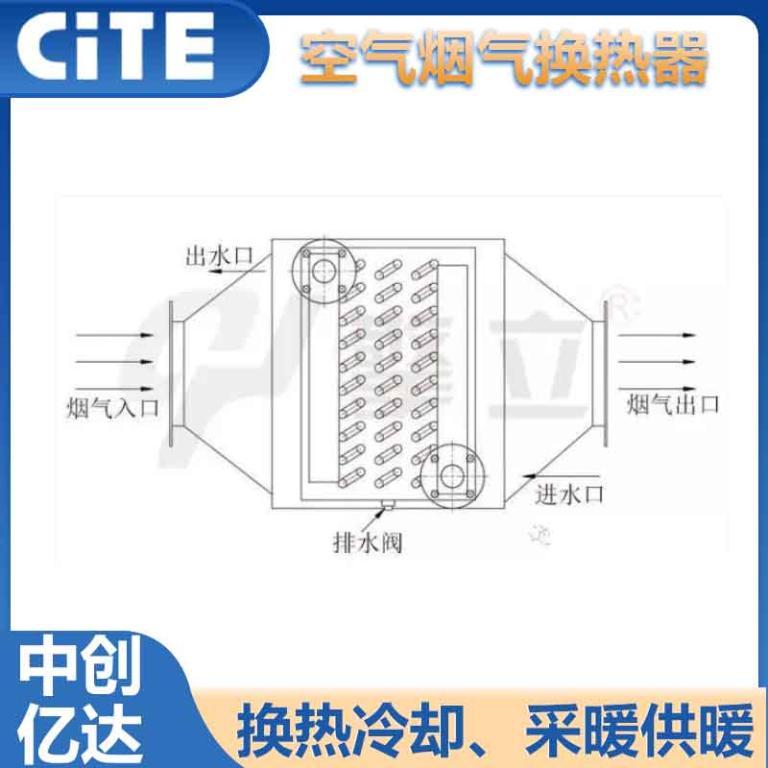

• 結構與原理：
  • 采用不銹鋼翅片管或熱管作為換熱元件，煙氣在管外流動，水在管內逆向流動（增強換熱效率）。
  • 例如，安裝在鍋爐煙口的余熱回收器，煙氣流經換熱管時將熱量傳遞給管內冷水，使水溫升高（如從20℃升至60℃），節約燃料4%~18%。
• 特點：防腐蝕（不銹鋼材質）、安裝方便（無需改動原鍋爐結構），適用于燃氣、燃油鍋爐（排煙含硫量低，減少腐蝕風險）。

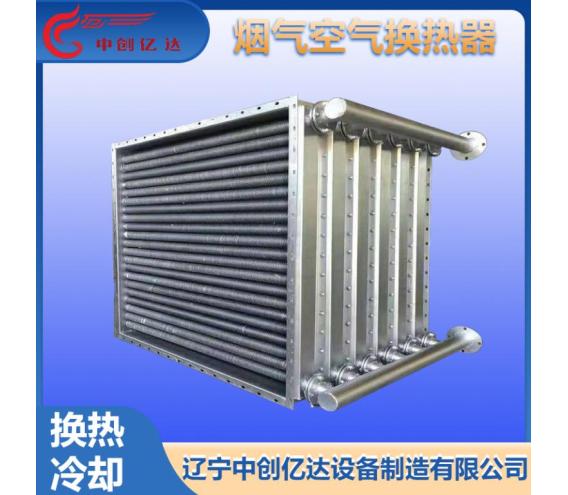

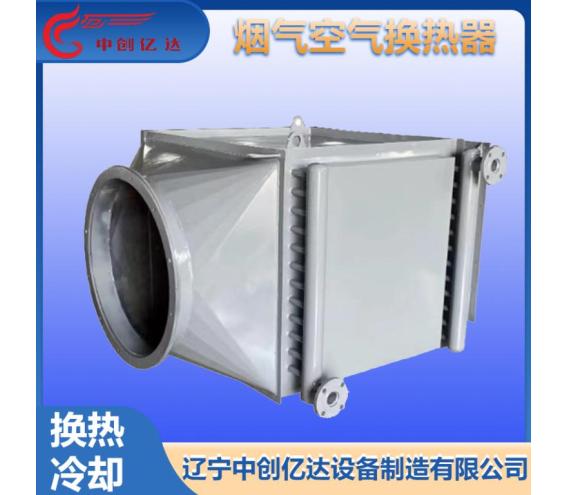

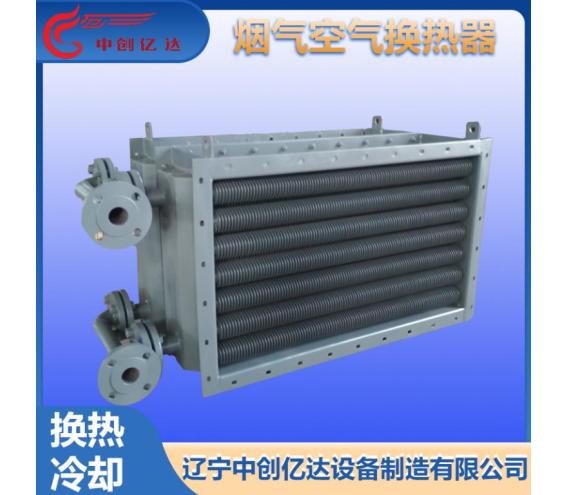

2. 氣-氣余熱回收器（加熱空氣）

• 應用場景：預熱鍋爐助燃空氣（提高燃燒效率）或干燥物料（如食品、木材烘干）。

• 結構與原理：

  • 煙氣走管內，空氣走管外（或通過板式/熱管換熱），高溫煙氣加熱空氣后，熱風送入鍋爐燃燒室助燃（如將20℃空氣預熱至100℃，降低燃料消耗）。
  • 例如，翅片管式氣-氣換熱器，通過波紋狀薄板或翅片增加空氣側換熱面積，傳熱效率高，熱風溫度可提升50~150℃。

• 特點：耐高溫、通風阻力小，不影響鍋爐正常排煙，適用于燃煤、燃氣鍋爐及工業窯爐。

三、性能優勢與技術參數

1. 高效節能：
   • 中小型鍋爐效率提升5%~10%，大型工業窯爐效率提升10%以上，投資回收期短（3~8個月，燃氣鍋爐通常6個月內回本）。
2. 安全可靠：
   • 采用不銹鋼、氟塑料等耐腐蝕材質（如煙氣含硫時用PFA氟塑料管束），耐溫性能好（長期耐受250℃以上煙氣），使用壽命可達10~25年。
3. 環保減排：
   • 減少排煙熱污染，降低NOx排放（低溫燃燒抑制NOx生成），冷凝水可中和處理后回用，實現“節能+減排”雙重效益。
4. 安裝與維護：

   • 模塊化設計，直接安裝在鍋爐煙口或煙道中，無需改動原鍋爐；支持在線清洗（壓縮空氣吹掃或高壓水沖洗），維護成本低。

四、應用場景與選型建議

1. 典型應用

• 燃氣鍋爐：搭配冷凝式余熱回收器，回收水蒸氣潛熱，排煙溫度降至40~60℃，熱效率提升至105%以上（以8500kcal/Nm3天然氣熱值計）。
• 工業鍋爐/窯爐：燃煤、燃油鍋爐加裝氣-氣回收器預熱助燃空氣，降低燃料消耗；鋼鐵、化工行業用熱管式回收器回收高溫煙氣（300~800℃）用于發電或工藝加熱。
• 供暖系統：回收煙氣熱量加熱循環水，用于小區供暖或商業建筑空調系統。

2. 選型關鍵指標

• 煙氣參數：根據排煙溫度（高溫選熱管/陶瓷材質，低溫選不銹鋼）、含塵量（高塵選大間距翅片防堵灰）、含硫量（高硫選耐腐蝕材質如氟塑料）。

• 介質需求：加熱水選氣-水型，助燃/烘干選氣-氣型；熱水溫度需求高（如≥80℃）時優先選翅片管結構。

• 節能目標：若需回收潛熱，選擇冷凝式回收器（排煙溫度≤55℃）；僅需顯熱回收，可選常規翅片管式（排煙溫度≥100℃，避免露點腐蝕）。

五、使用注意事項

1. 防腐蝕與堵灰：
   • 燃煤/高硫煙氣需控制排煙溫度高于露點（燃油/燃煤鍋爐≥130℃，燃氣鍋爐≥100℃），或采用防腐涂層（如高分子復合材料）及自清灰結構（如氟塑料管束振動除灰）。
2. 安全運行：
   • 定期檢查換熱管是否泄漏、翅片是否積灰，確保煙氣流道通暢（阻力≤200Pa，不影響鍋爐出力）。
3. 系統匹配：
   • 回收器容量需與鍋爐噸位匹配（如1噸燃氣鍋爐配0.5~1m2換熱面積的回收器），避免因換熱不足導致節能效果不佳。

通過合理選型和運行維護，鍋爐煙氣余熱熱量回收器可顯著提升能源利用率，為企業降低成本、實現綠色生產提供重要支持。
