河南富鑫新材料科技有限公司

彎道水性SP彩色防滑路面的抗壓強度通常在20-40 MPa之間，高性能配方可達50 MPa以上，具體分析如下：

1. 技術參數范圍：水性SP彩色防滑路面的抗壓強度受材料配比、施工工藝及固化條件等因素影響。實驗室測試條件下（固化7天后的試塊，20℃±2℃，濕度60%±5%），其抗壓強度通常在20-40 MPa之間。高性能配方通過優化骨料類型（如金剛砂）和樹脂配比，抗壓強度可達50 MPa以上。

2. 與普通路面對比：普通瀝青路面的抗壓強度約10-15 MPa，水泥混凝土路面為30-50 MPa。水性SP材料在兼顧色彩和防滑性的同時，抗壓性能接近混凝土，完全滿足彎道等高承載需求場景。

3. 性能優化方法：

   • 骨料選擇：金剛砂骨料比石英砂抗壓強度提升約15-20%。
   • 樹脂配比：高固含量水性樹脂（如固含量≥50%）可增強粘結力，抗壓強度提高10-30%。
   • 施工控制：涂層厚度控制在2-5 mm，過厚易導致內應力不均；固化溫度低于5℃或濕度高于80%時，強度可能下降20-40%；標準養護周期為7天，前48小時避免負重。
   • 添加劑使用：骨料與樹脂質量比建議3:1至5:1，摻入硅微粉（5-10%）可填充空隙，提升密實度；基面抗壓強度需≥25 MPa，否則需采用環氧底涂加固；基面清潔度（無油污、灰塵）直接影響附著力；添加納米二氧化硅（1-2%）可提高抗壓強度10-15%；紫外線吸收劑可防止樹脂老化導致的強度衰減。

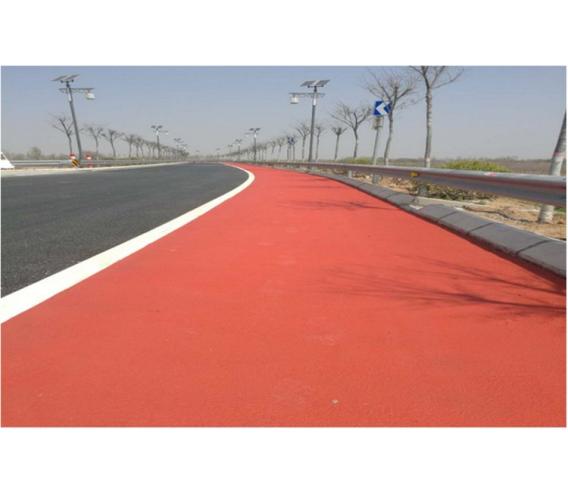

4. 實際應用案例：某城市自行車道采用水性SP彩色防滑路面，經檢測抗壓強度達35.2 MPa（ASTM C109標準），防滑系數（BPN）75（濕態），優于普通瀝青（BPN≤45）。該路面經一年使用仍保持良好狀態，顏色鮮艷，車輛剎車距離縮短約20%，行車安全性明顯提高。
