彩色防滑路面材料及全國施工 河南富鑫新材料科技有限公司

水性彩色路面（以水性SP彩色防滑路面為例）的抗壓強度通常在20-40 MPa之間，高性能配方可達50 MPa以上，具體分析如下：

一、技術參數與標準范圍

• 抗壓強度范圍：水性SP彩色防滑路面的抗壓強度受材料配比、施工工藝及固化條件等因素影響，通常在20-40 MPa之間。高性能配方通過優化骨料類型（如金剛砂）和樹脂（水性丙烯酸或聚氨酯）的配比，可達50 MPa以上。

• 實驗室測試條件：固化7天后的試塊（20℃±2℃，濕度60%±5%）下測得。

• 對比數據：

  • 普通瀝青路面：抗壓強度約10-15 MPa。
  • 水泥混凝土路面：抗壓強度30-50 MPa。
  • 水性SP材料：在兼顧色彩和防滑性的同時，抗壓性能接近混凝土。

二、影響因素與優化方法

• 骨料硬度：金剛砂骨料比石英砂抗壓強度提升約15-20%。
• 樹脂固含量：高固含量水性樹脂（如固含量≥50%）可增強粘結力，抗壓強度提高10-30%。
• 涂層厚度：控制在2-5 mm，過厚易導致內應力不均。
• 固化條件：固化溫度低于5℃或濕度高于80%時，強度可能下降20-40%。標準養護周期為7天，前48小時避免負重。
• 材料配比：骨料與樹脂質量比建議3:1至5:1，摻入硅微粉（5-10%）可填充空隙，提升密實度。
• 基面處理：基面抗壓強度需≥25 MPa，否則需采用環氧底涂加固。基面清潔度（無油污、灰塵）直接影響附著力。
• 添加劑：添加納米二氧化硅（1-2%）可提高抗壓強度10-15%。紫外線吸收劑可防止樹脂老化導致的強度衰減。

三、實際應用案例

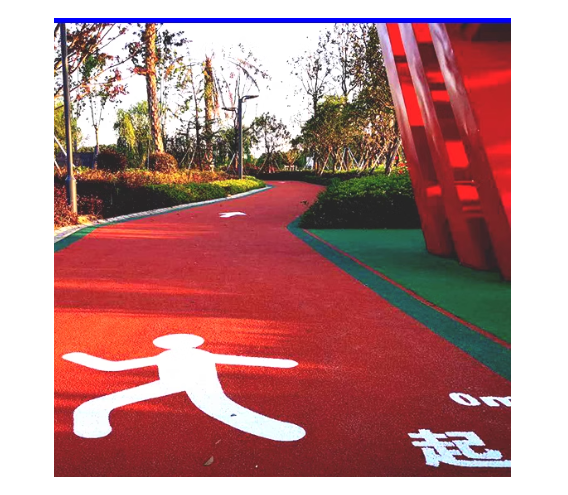

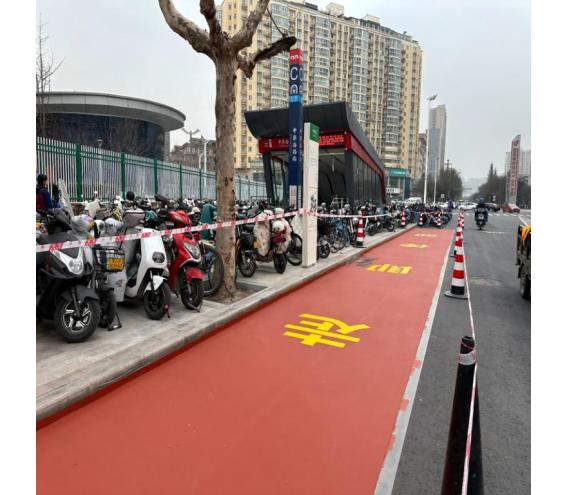

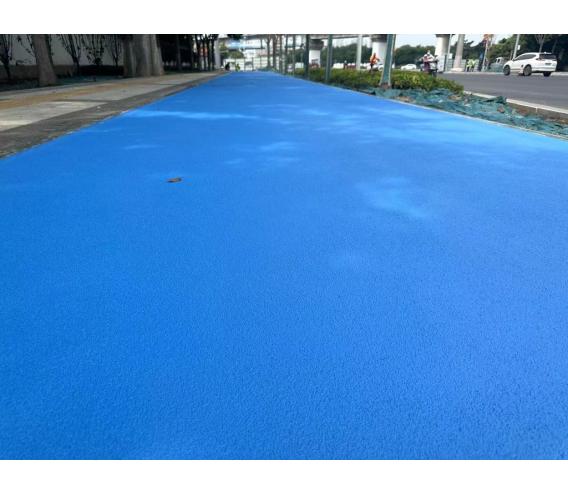

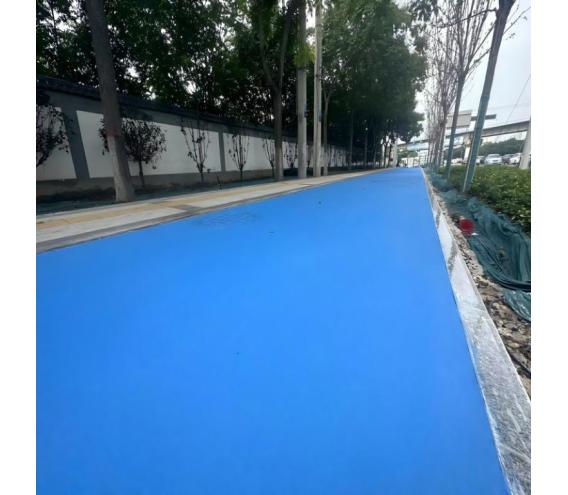

• 某城市自行車道：采用水性SP彩色防滑路面，經檢測抗壓強度達35.2 MPa（ASTM C109標準），防滑系數（BPN）75（濕態），優于普通瀝青（BPN≤45）。
