河南富鑫新材料科技有限公司

異型無機磨石的抗壓強度通常在50-100MPa之間，部分超高性能產品可達80-120MPa，遠超普通混凝土和天然石材，能夠滿足高人流、重載荷場景的長期使用需求。以下是具體分析：

一、核心抗壓強度范圍

1. 常規產品：
   普通異型無機磨石的抗壓強度集中在 50-80MPa，例如：
   • 寧波某項目采用回收玻璃與陶瓷碎片為骨料的無機磨石，抗壓強度達 50MPa，適用于公園、市政綠化等場景。
   • 東莞康之美建材科技的現澆無機磨石地坪，厚度僅1厘米時抗壓強度仍超 50MPa，滿足商場、酒店大堂等高人流區域需求。
2. 超高性能產品：
   通過優化材料配比與工藝（如添加纖維增強、降低水灰比），部分產品抗壓強度可突破 80-120MPa：
   • 超高性能無機聚合物（UHPC）基磨石地面，抗壓強度達 80-100MPa，抗折強度 12-15MPa，適用于室內外高端裝飾。
   • 實驗室測試中，某些超高性能無機磨石的抗壓強度甚至超過 120MPa，接近金屬材料強度。

二、強度優勢對比

1. 與傳統材料對比：
   • 普通混凝土抗壓強度約 20-40MPa，天然石材（如大理石）約 60-100MPa。
   • 異型無機磨石通過纖維增強與致密微觀結構，實現“薄而強”的特性，例如 25mm厚無機磨石即可替代 100mm厚普通混凝土，且抗裂性更優。
2. 與環氧磨石對比：
   • 環氧磨石抗壓強度通常為 ≥40MPa，雖低于超高性能無機磨石，但憑借環氧樹脂的柔韌性，抗沖擊性能更優。
   • 無機磨石則以 A級防火、耐紫外線、戶外不易褪色等特性，在公共建筑與景觀工程中占據優勢。

三、影響抗壓強度的關鍵因素

1. 骨料選擇：
   • 石英石骨料（莫氏硬度7.5）可顯著提升耐磨性與抗壓強度，適合重載區域。
   • 回收玻璃、陶瓷碎片等骨料雖環保，但需控制粒徑與級配，避免強度損失。
2. 纖維增強：
   • 摻入聚乙烯醇纖維或鋼纖維（體積摻量1%-3%）可提高抗折強度 25%-50%，同時減少微裂縫，增強耐久性。
3. 施工工藝：
   • 分層澆筑（每層厚度≤3cm）與高頻振搗可消除氣泡，提升密實度。
   • 蒸汽養護（溫度60-90℃、濕度≥95%）可加速水化反應，使28天抗壓強度提升 20%-30%。

四、應用場景與強度匹配

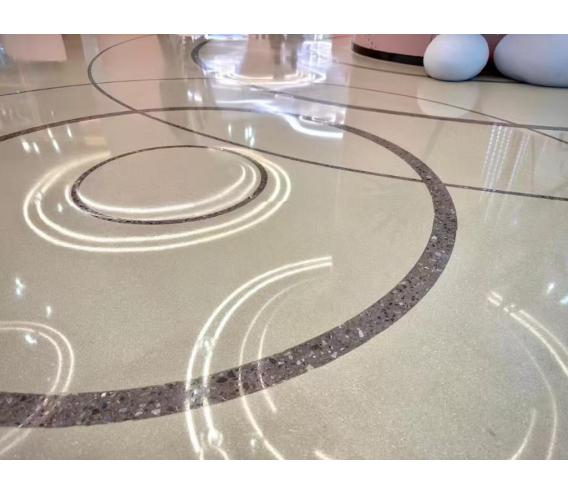

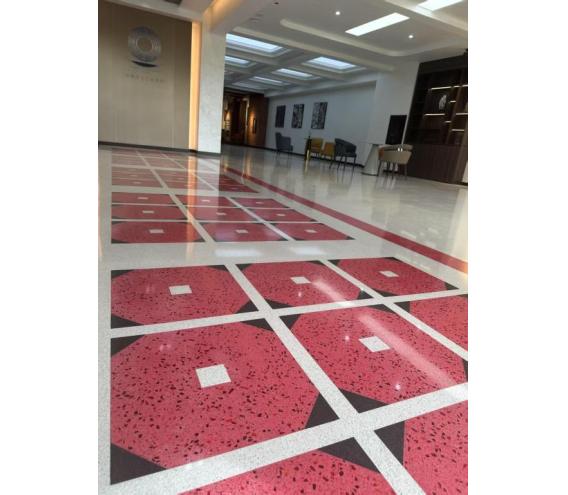

1. 高人流公共區域：
   • 機場、地鐵站等場景需抗壓強度 ≥80MPa，以承受日均數萬人次踩踏與設備碾壓。
   • 例如深圳龍崗萬科里街項目采用 80MPa無機磨石，經5年使用仍無開裂或變形。

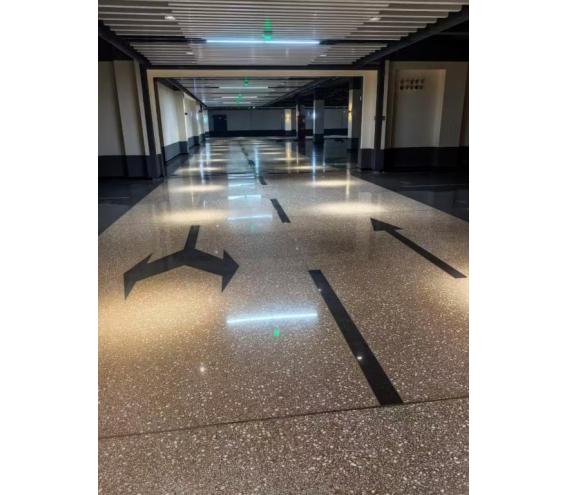

2. 重載荷工業場地：
   • 物流倉庫、停車場等需抗壓強度 ≥100MPa，配合防滑設計（濕態摩擦系數≥0.6），確保叉車、貨車安全通行。

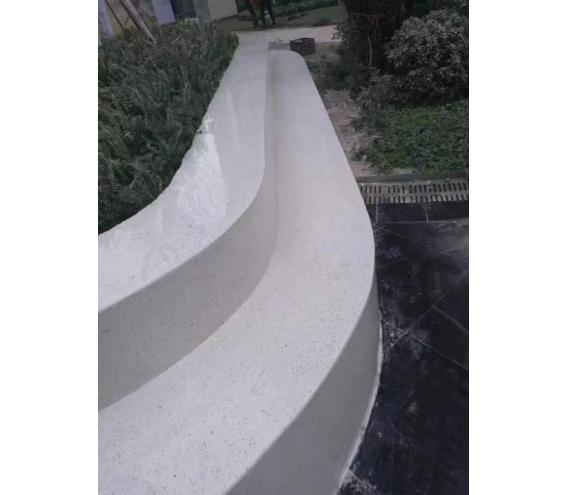

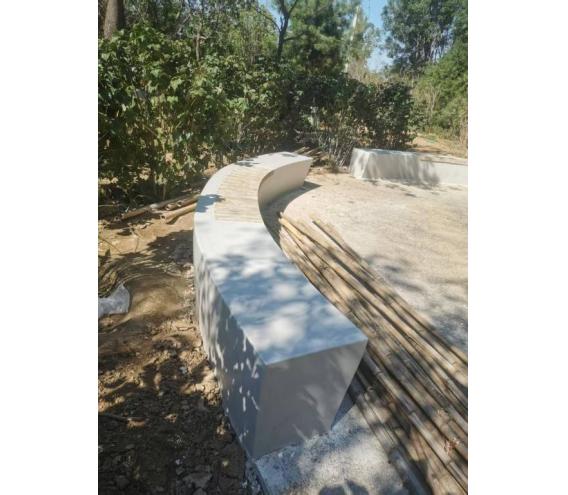

3. 戶外景觀工程：
   • 公園步道、廣場鋪裝等場景需兼顧強度與耐候性，抗壓強度 50-70MPa即可滿足需求，同時通過封閉處理提升抗滲性（吸水率≤0.5%）。
