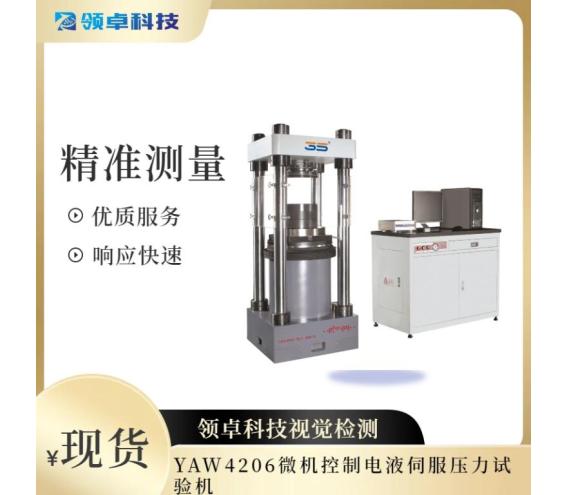

YAW4206微機控制電液伺服壓力試驗機

YAW4206微機控制電液伺服壓力試驗機

======

YAW4000系列微機控制電液伺服壓力試驗機具有力閉環的伺服控制功能，能夠實現等負荷加載。試驗力全程不分檔，全程一個分辨力。試驗力示值相對誤差±0.5%以內、試驗量程范圍1％－100％FS。電氣控制、軟件操作。滿足GB/T 50081－2002普通混凝土抗壓強度試驗方法，尤其適合于要長時間連續工作的試驗場所。可實現長時間保持載荷、保載精度高，可設定復雜的壓縮試驗程序。配置相應夾具可滿足其它標準的抗壓試驗要求，試驗數據可通過數據接口傳輸給網絡。適用于水泥、混凝土、巖石的抗壓強度試驗、配以適當的夾具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗。

n適用標準：GB/T、ISO、ASTM、DIN、JIS等相關標準。

n相關標準

GB/T 2611-2007 《試驗機通用技術要求》

GB/T17671-1999 《水泥膠砂強度試驗方法》

GB/T2542-2003  《砌墻磚試驗方法》

GB/T50081-2002 《普通混凝土力學性能試驗方法標準》

GB7314-2005    《金屬壓縮試驗方法》

JJG139 拉力、壓力和萬能試驗機（檢定規程）

GB/T3722液壓式壓力試驗機

n適用范圍

微機控制電液伺服壓力試驗機適用于冶金、建材、科研院所、大專院校、質量檢測等單位和行業。

=========

l油源

油源內裝有插裝式邏輯閥，它可以智能的調節系統的壓力。壓力隨動技術可以保證系統壓力始終只比油缸需要的壓力只高2MPa，當試驗力較低的時候，油泵輸出的壓力也較低，當試驗力加大時，油泵輸出 壓力亦等比例加大。壓力差是可調的，保證了在完成不同的試驗時系統不會產生震顫，這樣就節約了能源，減少發熱。

(1)低噪音：采用內嚙合齒輪泵，結合油泵特有的油源制作技術，使其整機噪聲不超過70dB，提高了工人的工作環境。內嚙合齒輪泵具有以下特性：

?徑向及軸向壓力補償設計，效率高；

?二片式偏心填隙設計，增進徑向壓力補償效能；

?在最大試驗力下噪音為65dB；

?壓力脈動為2%，壓力穩定，確保試驗運行平順，并延長使用壽命。

(2)安裝維護方便。液壓單元采用半開結構形式。

(3)發熱量小、散熱效果好。獨有壓差隨動控制技術使得系統發熱量顯著減少。液壓單元采用半開式結構，帶有風冷散熱裝置。使得系統在高溫環境下也能持續正常工作。

(4)過濾精度高：三重過濾，使油在進入伺服閥時顆粒度小于5微米，提高了伺服閥的使用壽命和控制精度，維護更方便。

(5)壓力過載保護功能：在壓力超出系統額定壓力時，溢流閥會開始溢流，保證整個系統的安全性。

(6)密封方式：管路采用高壓軟管卡套式錐面密封接頭，密封效果非常好，并可以多次拆裝。
