電力載波PLC 能耗系統 + 智能照明系統 + 樓宇自控系統：構建樓宇全鏈路智能管理體系

樓宇管理的核心訴求，是實現“能耗可控、環境舒適、運維高效” 的一體化目標。電力載波 PLC 能耗系統（負責能耗監測與數據傳輸）、智能照明系統（聚焦照明精準控制）與樓宇自控系統（統籌設備全局管理）的協同聯動，打破了傳統 “各系統獨立運行” 的信息孤島，通過 “數據互通 + 控制聯動” 構建全鏈路智能管理體系，讓樓宇從 “分散管控” 升級為 “全局協同”。

一、三大系統協同的核心價值：從“單一功能” 到 “系統效能” 的躍升

傳統樓宇中，能耗監測、照明控制、設備管理各自為政，導致“數據割裂、控制脫節、效率低下”。三者的協同融合，通過技術互補實現三大突破：

1. 數據全鏈路貫通，消除 “信息孤島”

·電力載波PLC 的 “數據神經” 作用：利用現有電力線作為傳輸介質，無需額外布線即可實現能耗數據（各回路電流、電壓、功率）的實時采集，并通過PLC 協議傳輸至樓宇自控系統 —— 例如將照明回路的能耗數據（如 “15 層走廊照明日耗電 28 度”）同步至自控平臺，為全局能耗分析提供底層數據；

·跨系統數據關聯：樓宇自控系統整合PLC 能耗數據與智能照明的運行狀態（如 “照明開關次數、亮度調節記錄”），分析 “照明能耗偏高是否因‘無人時未關閉’”，讓能耗優化有跡可循。

2. 控制邏輯聯動，實現 “按需調節”

·照明與環境聯動：樓宇自控系統根據光線傳感器數據（如“室外光照度＞5000lux”），指令智能照明系統自動調暗辦公區燈光（亮度從 80% 降至 40%），同時 PLC 能耗系統實時監測調節后的功率變化（從 1.2kW 降至 0.6kW），形成 “控制 - 監測” 閉環；

·能耗與設備聯動：當PLC 系統發現 “某區域總能耗超出閾值”，樓宇自控系統可定位至 “照明功率異常（如燈具故障導致過載）”，自動指令智能照明系統關閉故障回路，避免能耗浪費擴大。

3. 運維效率提升，降低 “管理成本”

·故障協同診斷：智能照明系統報警“10 層照明閃爍”，PLC 能耗系統同步反饋 “該回路電流波動達 ±15%”，樓宇自控系統結合兩者數據，直接判定 “驅動電源故障”，而非傳統模式下的 “逐一排查燈具、線路、開關”，故障定位時間從 2 小時縮至 15 分鐘；

·全系統遠程管控：管理人員通過樓宇自控平臺，可同時操作“查看 PLC 能耗報表→調節智能照明亮度→控制空調溫度”，無需切換多個系統，運維效率提升 60%

二、三大系統的技術融合：如何實現“數據互通 + 控制聯動”

三大系統的協同并非簡單疊加，而是通過技術接口與協議兼容，構建“采集 - 分析 - 決策 - 執行” 的完整鏈路：

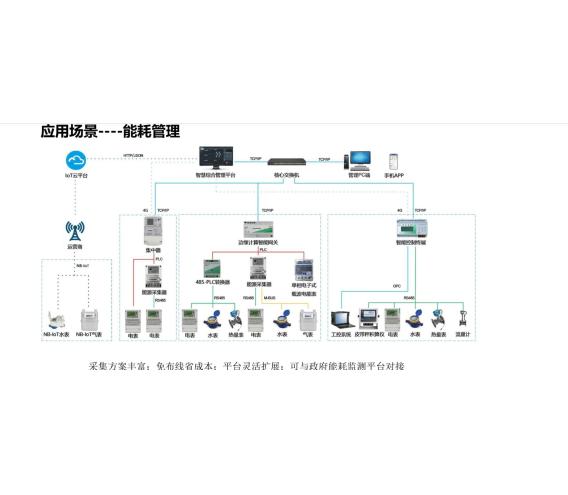

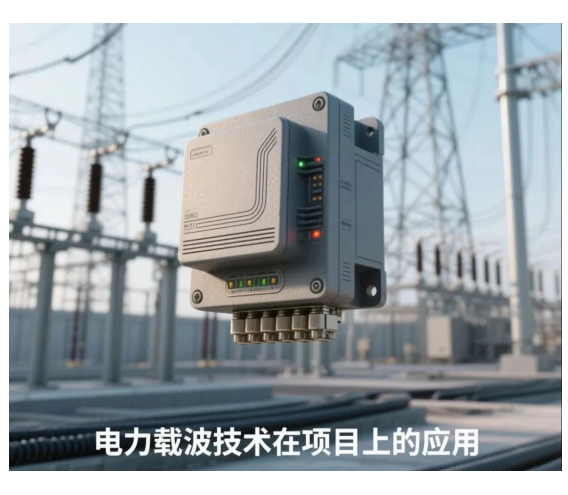

1. 電力載波 PLC 能耗系統：能耗數據的 “無線傳輸中樞”

作為能耗數據的“采集與傳輸核心”，其技術優勢在于：

·免布線低成本部署：利用樓宇現有電力線傳輸數據，避免傳統RS485 總線的布線成本（尤其適合老舊樓宇改造），施工周期縮短 50%；

·高精度能耗監測：支持單回路級能耗計量（精度達0.5 級），可細分至 “照明、空調、辦公設備” 等負載類型，為智能照明的能耗優化提供精準數據（如 “會議室照明單小時耗電 0.8 度，較標準值高 20%”）；

·協議兼容適配：通過Modbus 協議與樓宇自控系統對接，將能耗數據（如 “照明回路功率因數 0.82”）實時上傳，支撐全局決策。

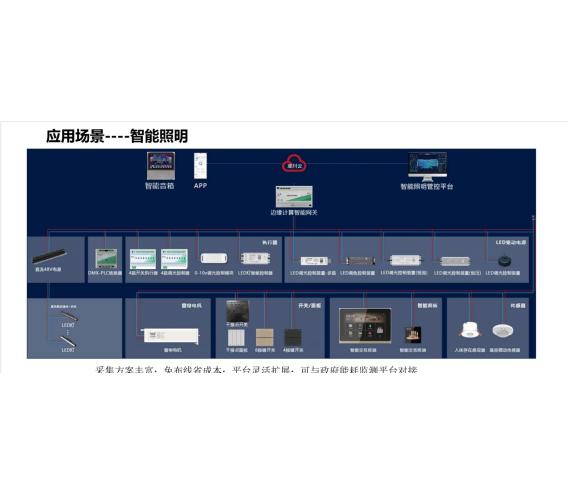

2. 智能照明系統：照明控制的 “精準執行終端”

在協同體系中，承擔“按需照明、能耗優化” 的執行角色：

·多場景智能控制：支持“工作日 / 節假日 / 加班” 等模式切換 —— 例如樓宇自控系統檢測到 “今日為周末”，自動指令照明系統進入 “節能模式”，僅保留公共區基礎照明（亮度 30%），PLC 系統同步監測到能耗下降 65%；

·人體感應聯動：結合紅外傳感器，當PLC 能耗系統發現 “某辦公室長時間功率為 0（無人）”，樓宇自控系統指令照明系統自動關閉該區域燈光，避免 “長明燈” 浪費；

·調光深度節能：通過0-10V 或 DALI 協議調節燈具亮度（如從 100% 調至 50%），配合 PLC 系統的能耗反饋，確保 “亮度降低 50% 時，能耗下降 45% 以上”（避免低效調光導致的 “節能不明顯”）。

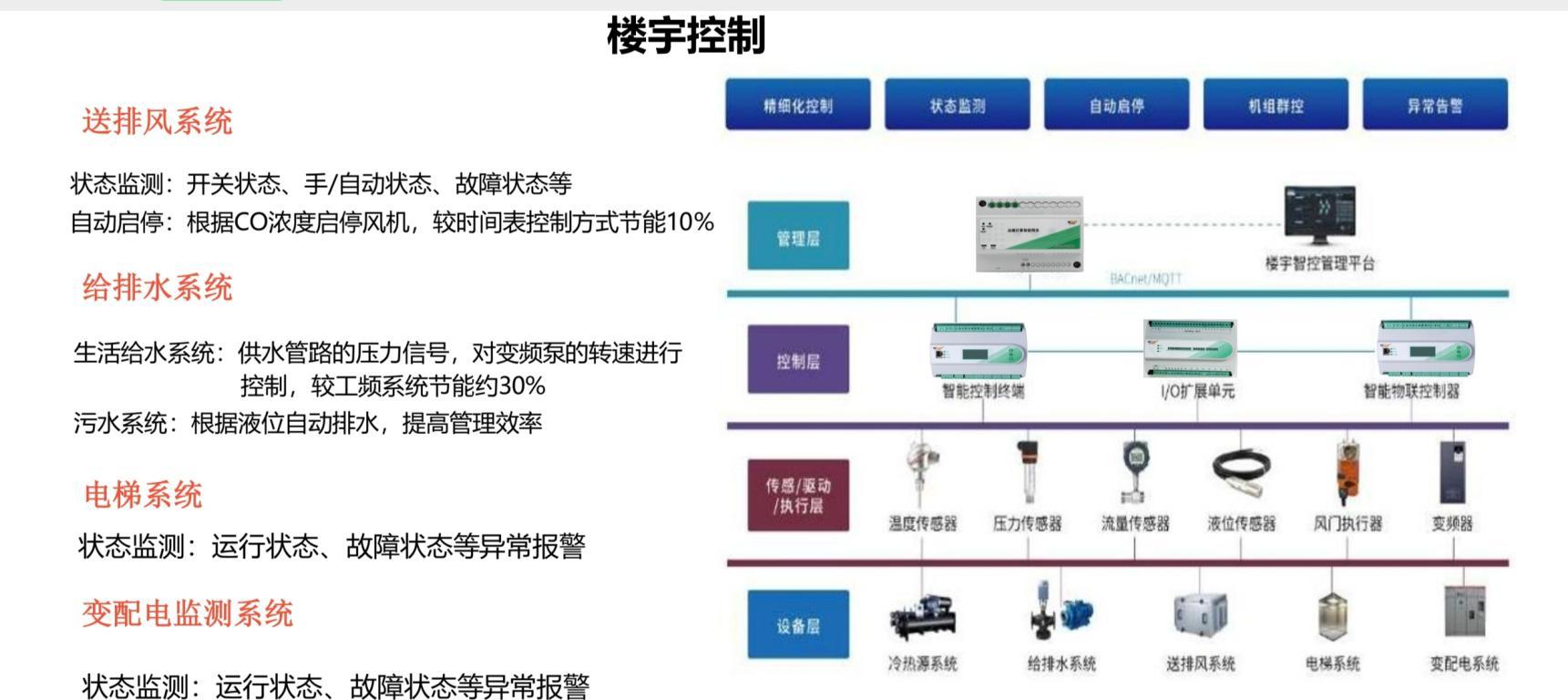

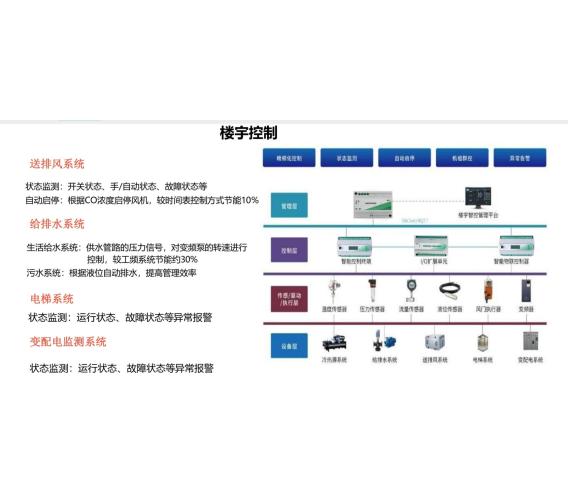

3. 樓宇自控系統：全局管理的 “智能決策中樞”

作為協同體系的“大腦”，負責整合數據、制定策略、下達指令：

·能耗優化決策：分析PLC 系統上傳的各回路能耗數據，發現 “地下車庫照明能耗占比達 22%”，指令智能照明系統 “采用車輛感應控制（車來燈亮、車走燈滅）”，3 個月后該區域能耗下降 70%；

·跨設備聯動控制：當樓宇自控系統檢測到“消防報警”，立即同步指令智能照明系統 “點亮應急照明（亮度 100%）”，同時通過 PLC 系統切斷非必要回路電源（如空調、普通照明），優先保障消防供電；

·運行狀態監控：實時顯示PLC 能耗曲線與智能照明的運行參數（如 “12 層照明回路電壓 220V±5%，運行正常”），異常時自動報警（如 “照明回路電流突增 30%，可能短路”）。

三、典型場景的協同應用：從數據到控制的全鏈路實踐

三大系統的協同效能，在不同樓宇場景中展現出具體價值：

1. 辦公寫字樓：“人來燈亮、人走燈滅 + 能耗精準追溯”

·聯動邏輯：

00001.紅外傳感器檢測到“員工進入辦公室”，信號傳輸至樓宇自控系統；

00001.自控系統指令智能照明系統“開啟辦公區燈光（亮度 70%）”，同時 PLC 能耗系統開始監測該回路功率（如 2.4kW）；

00001.下班時段，自控系統結合門禁數據發現“辦公室無人”，指令照明系統關閉，PLC 系統記錄 “當日該區域照明耗電 8.6 度”，并與歷史數據對比（正常范圍 6-9 度），判定無異常。

·應用效果：照明能耗降低40%，且通過 PLC 數據可追溯 “哪間辦公室、哪個時段能耗異常”，避免 “責任不清” 的浪費。

2. 商業綜合體：“客流引導 + 照明調節 + 能耗優化” 三位一體

·聯動邏輯：

00001.樓宇自控系統通過攝像頭AI 識別 “女裝區客流密集”，指令智能照明系統 “提升該區域亮度至 90%（增強商品展示效果）”；

00001.PLC 能耗系統實時監測 “女裝區照明功率從 3.2kW 升至 4.5kW”，同步上傳至自控平臺；

00001.當客流高峰結束（19:00 后），自控系統指令照明亮度降至 60%，PLC 數據顯示 “每小時節電 1.8 度”。

·應用效果：照明能耗隨客流動態匹配，既保障購物體驗，又避免“全天滿負荷照明” 的浪費，年節電 12 萬度。

3. 醫院樓宇：“區域分級照明 + 能耗安全雙保障”

·聯動邏輯：

00001.樓宇自控系統按區域重要性（手術室＞病房＞走廊）設置照明優先級；

00001.PLC 能耗系統監測到 “手術室照明回路電壓波動 ±8%”（超出安全范圍），立即反饋至自控系統；

00001.自控系統指令智能照明系統“切換手術室備用照明回路”，同時調節其他區域照明（如走廊亮度降至 50%），確保手術供電穩定。

·應用效果：關鍵區域照明可靠性提升至99.9%，同時通過 PLC 能耗數據優化非關鍵區域照明，總能耗降低 25%。

四、系統協同的實施要點：避免“融合陷阱” 的關鍵策略

三大系統的協同需突破技術兼容、邏輯設計、運維管理等難點，確保效能最大化：

1. 協議與接口兼容：打好 “技術基礎”

·選擇支持標準協議的設備：電力載波PLC 系統需兼容 Modbus RTU，智能照明系統支持 DALI-2 協議，樓宇自控系統具備 BACnet/IP 接口，確保數據互通無阻礙；

·部署協議轉換器（如PLC 轉 Modbus 網關）：針對老舊系統的非標準協議，通過轉換設備實現數據對接，避免 “因協議不兼容導致協同失敗”。

2. 控制邏輯設計：明確 “聯動規則”

·制定分級聯動策略：例如“消防優先＞節能控制＞手動調節”—— 當消防信號觸發時，強制覆蓋節能邏輯，確保應急照明啟動；

·避免“過度聯動”：例如照明調節頻率控制在 “每 5 分鐘≤1 次”，防止頻繁切換導致的燈具壽命縮短（如 LED 燈開關次數過多會降低壽命）。

3. 數據安全與權限管理

·PLC 能耗系統涉及電力數據（如回路電流），需通過加密傳輸（如 AES-128 加密）防止信息泄露；

·為不同角色設置操作權限：工程師可調整照明參數與PLC 閾值，普通管理員僅能查看數據，避免 “誤操作” 影響系統運行。

五、協同價值的量化評估：從成本到效率的全面提升

以10 萬㎡甲級寫字樓為例，三大系統協同后，綜合效益顯著：

結語：協同融合是樓宇智能化的“必然趨勢”

電力載波PLC 能耗系統、智能照明系統與樓宇自控系統的協同，本質是通過 “數據共享、控制聯動、決策統一”，讓樓宇管理從 “被動應對” 變為 “主動服務”

PLC 系統解決 “能耗數據怎么傳” 的問題，智能照明系統解決 “照明怎么控” 的問題，樓宇自控系統解決 “全局怎么管” 的問題 —— 三者各司其職又緊密配合，最終實現 “能耗可計量、照明可按需、管理可高效” 的智能樓宇目標。這種融合不僅是技術的升級，更是樓宇管理理念的革新，為建筑低碳化、智能化發展提供了可復制的全鏈路方案。
